概述费斯托FESTO电磁阀CPV18-M1H-2X3-GLS-1/4
产品简介：
德国费斯托FESTO电磁阀CPV18-M1H-2X3-GLS-1/4
订货号：163189
技术参数：
阀功能
2x 两位三通，单稳态，常闭
驱动方式
电控
阀尺寸
18 mm
标准标称流量
1600 l/min
工作气口
G1/4
工作电压
24V DC
工作压力
-0.09 MPa ... 1 MPa
工作压力
-0.9 bar ... 10 bar
结构特点：
活塞闸阀
复位类型
气动弹簧
C-Tick
防护等级
IP65
公称通径
8 mm
排气功能
不带节流选项
密封原理
软密封
安装位置
可选
手控装置
锁定式
按钮式
先导类型
先导驱动
先导气源
外部
内先导
流向
不可逆
符号
00991808

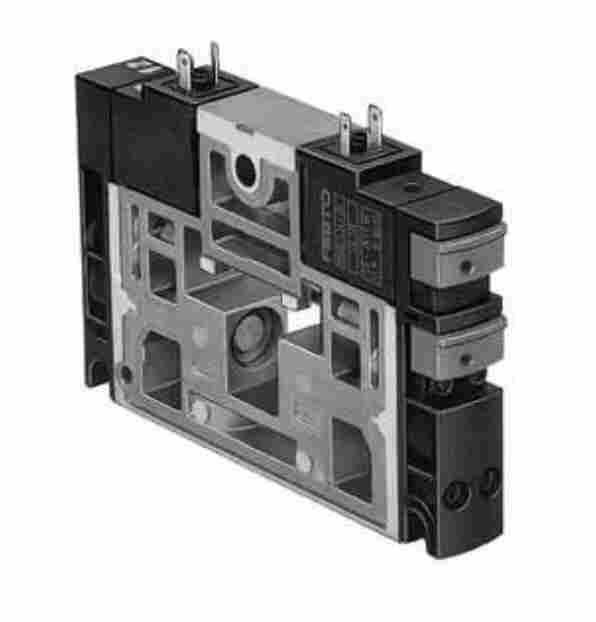

产品图片：
搭接
正重叠
先导压力 Mpa
0.3 MPa ... 0.8 MPa
先导压力：
3 bar ... 8 bar
b 值
0.38
C 值
6.3 l/sbar
关闭时间
24 ms
打开时间
18 ms
持续通电率
*
电气功耗
1.5 W
工作介质：
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
储存温度
-20 °C ... 40 °C
介质温度
-5 °C ... 50 °C
环境温度
-5 °C ... 50 °C
产品重量
260 g
安装方式
带通孔
先导气口 12/14
共用管线
先导排气口 82/84
共用管线
气接口，气口 1
共线
气接口，气口 11
共线
气接口，气口 2
G1/4
气接口 3/5 组合
共线
气接口，气口 4
G1/4
材料说明
RoHS 合规
密封件材料
HNBR
NBR
外壳材料
压铸铝
黄铜
POM
PPS
钢
