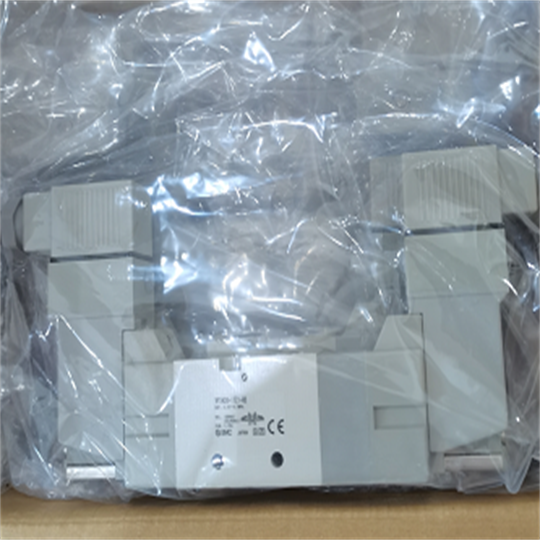

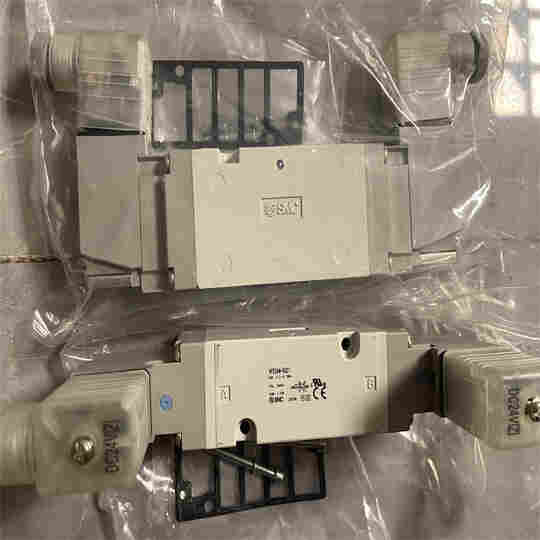

单体式SMC电磁阀VF5244-5DZ1-03
VF3000/5000 系列 先导式5通电磁阀 底板配管型/单体
内置全波整流器(AC)
先导阀内置滤网
集装式型号: VV5F1，VV5F3，VV5F5
字段描述 字段取值 取值描述
系列 5 VF5000
机能 2 2位双电控
主体可选项 4 先导阀底板排气型
压力规格 - 标准型(0.7MPa)
线圈规格 - 标准
额定电压 5 DC24V
导线引出方式 D DIN型插座式
LED及过电压保护回路 Z 带指示灯·过电压保护回路
手动操作 - 非锁定推压式
接管口径 03 3/8
螺纹的种类 - Rc
注意
① 瞬时通电
使用双电控电磁阀进行瞬时通电时，请保持通电时间在 0.1
秒以上。另根据 2 次侧的负载条件，气缸有可能误作动，因
此建议一直通电到气缸运行到终端为止。
② 泄漏电压
特别是当开关元件与电阻器并列使用及使用 C-R 元件(过电
压保护)对开关进行保护时，请注意由于流过电阻器和 C-R
元件的泄漏电流会引起泄漏电压增加。残留泄漏电压的大小
请控制在下面所列的值以内。
③无接点输出(SSR、双向可控硅输出等)AC 用电磁阀的驱动 用电磁阀的驱动
1)泄漏电流
输出元件的过电压保护回路中使用缓冲回路(C-R 元件)时，
由于在 OFF 时有少量电流流过，所以有可能造成阀的复位
不良。过上述容许值使用时，需要采取连接分流电阻等
措施。
2)*小负载容许量(*小负载电流)
当阀的消耗电流小于输出元件的*小负载容许量，或差值
较小，致使输出元件不能正常交替时，请与本公司确认。
④过电压保护回路 ④过电压保护回路
使用稳压管、可变电阻等一般二极管以外的过电压保护回路的
场合，因为有与保护元件及额定电压有关的残留电压，请留意
控制器侧的过电压保护。
二极管的场合，残留电压约 1V
SMC大型5通电磁阀的温包可以感应周围环境温度的变化而产生体积变化，带动调节阀阀芯产生位移,进而调
节散热器的水量来改变散热器的散热量。恒温阀设定温度可以人为调节,恒温阀会按设定要求自动控制和调节
散热器的水量，从而来达到控制室内温度的目的。温控阀一般是装在散热器前，通过自动调节流量，实现居民
需要的室温。温控阀有二通温控阀和三通温控阀之 分。三通温控阀主要用于带有跨越管的单管系统,紛流系
数可以在0~ *的范围内变动,流量调节余地大，但价格比较贵,结构较复杂。二通温控阀有的用于双管系
统，有的用于单管系统。用于双管系统的二通温控阀阻力较大;于单管系统的阻力较小。
单体式SMC电磁阀VF5244-5DZ1-03
