P+F模拟量输入安全栅KFD2-STC5-Ex1.2O.H操作使用
产品简介：
德国倍加福P+F模拟量输入安全栅KFD2-STC5-Ex1.2O.H
-1路隔离栅
-24 V 直流电源（电源轨）
-输入 2 线和 3 线 SMART 变送器以及 2 线 SMART 电流源
-信号分配器（1 个输入和 2 个输出）
-双输出 4 mA ... 20 mA 电流吸收器/电流源
-带测试点的端子
-高场电压 17 V DC
-高达 SIL 2 (SC 3)，符合。符合 IEC/EN 61508
一般规格：
信号类型 模拟输入
功能安全相关参数
安全完整性等级 (SIL) SIL 2
系统能力（SC） SC 3
供应
联系 电源轨或端子 14+、15-
额定电压 18 ... 30 伏直流电
波纹 在供应容差范围内
功耗 大负载时≤ 1 W
能量消耗 大负载时≤ 1.7 W
输入

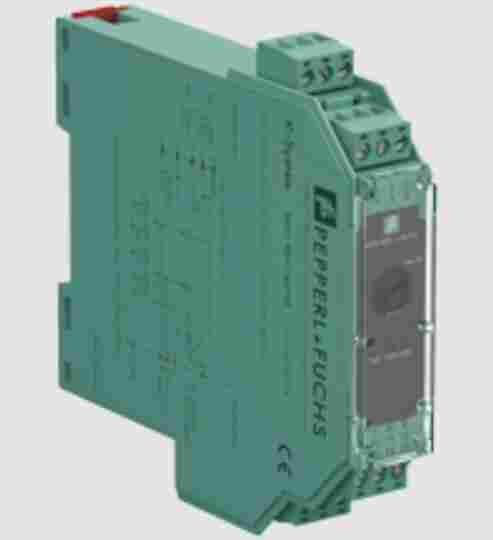

产品图片：
连接侧 场边
联系 端子 1+、2-、3
输入信号 4 ... 20 毫安
开路电压/短路电流 端子 1+、3：24 V / 25 mA
输入电阻 大限度。265 Ω 端子 2、3，大 330 Ω 端子 1+、3
可用电压 20mA 时≥17V；4 mA 时 ≥ 21 V，端子 1+、3
输出
连接侧 控制端
联系 端子 7+、8-、9-；10+、11-、12-（漏型）
端子 7-、8+、9+；10-、11+、12+（来源）
请参阅其他信息
加载 0 ... 600 Ω
输出信号 4 ... 20 mA（过载 > 25 mA）
波纹 大限度。50μA有效值
传输特性
偏差 20 °C (68 °F) 时，4 ... 20 mA
≤ 10 µA，包括 校准、线性度、迟滞、负载和电源电压波动
环境温度的影响 ≤ 0.25 µA/K
频率范围 现场侧连接到控制侧：带宽为 0.5 V峰峰值信号 0 ... 7.5 kHz (-3 dB)
控制侧连接到现场侧：带宽为 0.5 V峰峰值信号 0.3 ... 7.5 kHz (-3 dB)
稳定时间 200微秒
上升时间/下降时间 100微秒
