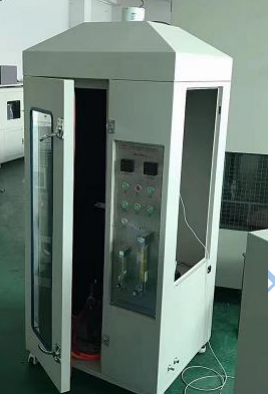

单根电线电缆垂直燃烧试验仪DMS-DG

单根电线电缆垂直燃烧试验仪DMS-DG

单根电线电缆垂直燃烧试验仪DMS-DG由深圳市德迈盛测控设备有限公司生产销售研发制造

单根电线电缆垂直燃烧试验仪DMS-DG

依据标准： 依据 GB/T《电缆和光缆在火焰条件下的燃烧试验 第 11 部分：单根绝缘电线电缆火焰垂直 蔓延试验 试验装置》、 GB/T18380.1-2001《电缆在火焰条件下的燃烧试验*部分：单根绝缘或电缆垂直燃烧试验方法》 UL758-2000《电器布线电线电缆及其试验方法》41FT1 垂直燃烧 UL1581-2006 《电线电缆和软缆参考标准》垂直燃烧和 FT1 试验。 GB/T5169.14-2007 等标准规定的模拟单根电线电缆燃烧性能安全试验项目。等标准规定的模拟单根电线 电缆燃烧性能安全试验项目。 依据 GB/T《电缆和光缆在火焰条件下的燃烧试验 第 12 部分：单根绝缘电线电缆火焰垂 直蔓延试验 试验装置》、 依据 GB/T《电缆和光缆在火焰条件下的燃烧试验 第 13 部分：单根绝缘电线电缆火焰垂直 蔓延试验 试验装置》、 试验目的： 采用规定尺寸的本生灯 (Bunsen burner) 和特定燃气源 ( 丙烷 ) ，按一定的火焰高度和一定的施焰角 度对呈垂直状态的试品定时施燃，以试品点燃、灼热燃烧的持续时间和燃烧长度等来评定其可燃性及着火危 险性。 试验范围： 单根电线电缆垂直燃烧试验主要针对导体直径大于 8mm 或截面积大于 0.5mm2 单根电线电缆的可燃性能进

技术参数: 1、燃烧器：Φ12mm ± 0.5mm，长约 100mm 2、试验倾角： 45° 3、火焰高度：20mm ± 2mm 到 175mm±1mm 可调 4、施燃时间: 0-999.9s±0.1s 可调 5、持燃时间: 0-999.9s±0.1s，自动记录，手动暂停 6、燃烧气体: 98% 丙烷气( 一般情况可采用液化石油气代替 ) 7、流量压力：带双流量表及压力表（燃气及空气） 8、温度测试范围：0~1000℃ 9、火焰温度要求：从 100℃±2℃升到 700℃±3℃的时间在 45 秒±5 秒之内 10、测温热电偶：Φ0.5mm 铠装（K 型）热电偶 11、试验背景：黑背景 12、试验过程：试验程序自动控制，无抽风机 13、参照标准：GB/T18380.1、 IEC60332-1 、 GB/T5169、UL758-2000、UL1581-2006 14、工作室尺寸：300mm 宽×450mm 深×1250mm 高，（0.16 立方）不带工作室门

试验箱：金属罩和引燃源应被放置在一个合适的箱子中，试验期间不通风，但配备能除去燃烧时释放出有害 气体的装置。试验箱温度应保持在（23±10）℃。试验箱正面为透明玻璃，可观察样品燃烧状态。 排风：可手动控制排烟排气扇的启动与关闭
