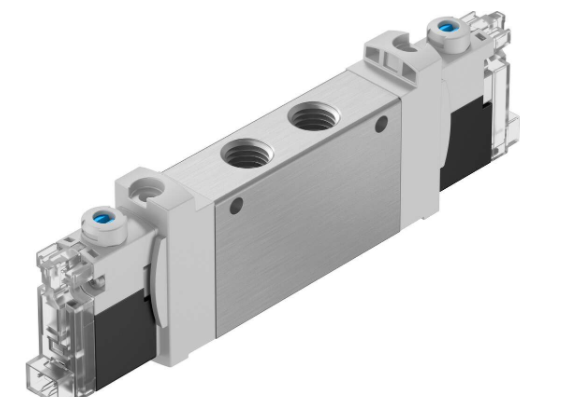

FESTO电磁阀VUVG-LK14-B52-T-G18-1H2L-S
阀功能
两位五通双电控
驱动方式
电控
阀尺寸
14 mm
标准标称流量
660 l/min
工作气口
G1/8
工作电压
24V DC
工作压力
0.15 MPa ... 0.7 MPa
工作压力
1.5 bar ... 7 bar
结构特点
活塞滑轨，带密封圈
c UL us - (OL)
证书签发机构
UL MH19482
防护等级
IP40
排气功能
带节流选项
密封原理
软密封
安装位置
可选
手控装置
锁定式
按钮式
先导类型
先导驱动
先导气源
内先导
流向
不可逆
符号
00992897
搭接
正重叠
信号状态显示器
LED
*开关频率
2 Hz
逆转开关时间
8 ms
持续通电率
*
0 信号的*正向测试脉冲
1600 µs
信号为 1 的*负向测试脉冲
3000 µs
线圈的特性参数
24 V DC: 0.8 W
允许的电压波动
+/- 10 %
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
抗振性
运输应用测试，严重性等级 1，符合 FN 942017-4 和 EN 60068-2-6 标准
耐冲击性
冲击测试，严重性等级 1，符合 FN 942017-5 和 EN 60068-2-27 标准
耐腐蚀等级 CRC
0 - 无耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364 区域 III
介质温度
-5 °C ... 50 °C
先导介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度
-5 °C ... 50 °C
产品重量
85 g
电气接口
2 针
插头型式 H，水平接口
插头
安装方式
在气路板上
带通孔
气接口，气口 2
G1/8
气接口，气口 4
G1/8
材料说明
RoHS 合规
密封件材料
HNBR
NBR
外壳材料
精制铝合金
FESTO双电控电磁阀安装注意事项:
1、要检查电磁阀是否与选型参数致，比如电源电压、介质压力、压差等，其是电源，如果搞错，就会烧坏线圈。电源电压应满足额定电压电
压波动范围:交流+ 10%~-15%，直流+ 10%~-10%，平时线圈组件不宜拆开。
2、接管之前要对管道进行冲洗，把管道中的金属粉末及密封材料残留物，锈垢等清除。要注意介质的洁净度,如果介质内混有尘垢,杂质等妨
碍电磁阀的正常工作,管道中应装过滤器或滤网。
德国FESTO双电控电磁阀，费斯托单电控电磁阀
3、般电磁阀的电磁线圈部件应竖直向上,竖直安装在水平于地面的管道，如果受空间限制或工况要求必须按侧立安装的，需在选型订货时提
出。否则可能造成电磁阀不能正常工作。
4、德国FESTO双电控电磁阀前后应加手动切断阀，同时应设旁路，便于电磁阀在故障时维护。
德国FESTO双电控电磁阀般是定向的，不可反，通常在阀体上用- +指出介质流动方向，安装时要依照-指示的方向安装。
FESTO电磁阀VUVG-LK14-B52-T-G18-1H2L-S
