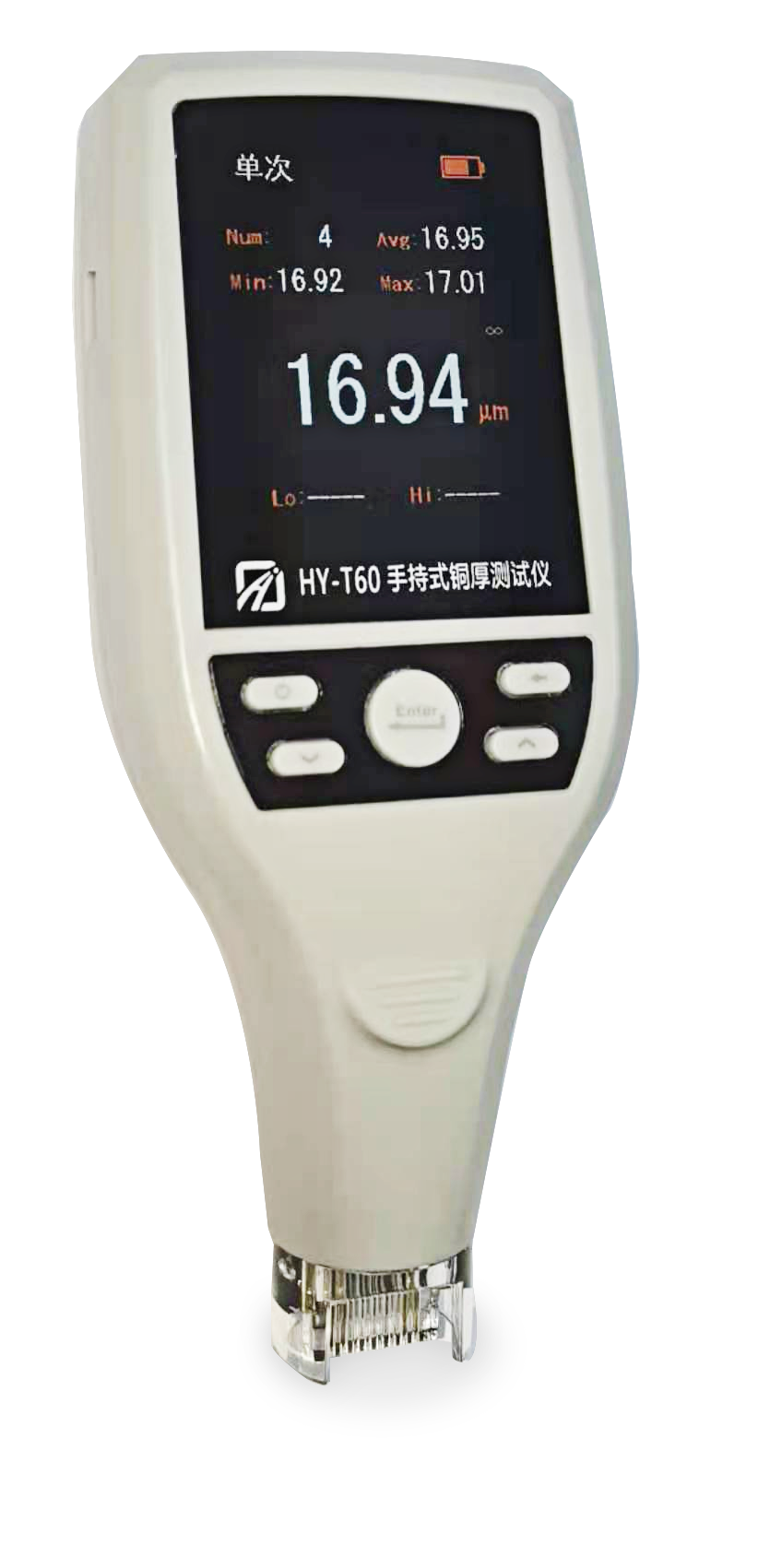

手持式面铜测试仪Bamtone/T60产品简介
1、产品综述
Bamtone/T60是面世的*国产手持式铜厚测试仪，*把握线路板行业客户需求，提供极具竞争力和经济性的替代选择。
2、仪器原理：
手持式面铜测试仪采用微电阻测试技术，利用四根接触式探针在表面铜箔上产生电信号进行测量，当探头接触铜箔样品时，恒定电流通过外侧两根探针，而内侧两根探针测得该电压的变化值。根据欧姆定律电压值被转换为电阻值，利用一定的函数，计算出厚度值，不受绝缘板层和线路板背面铜层影响。
2、产品用途：
PCB、FPC开料前后，钻孔前后、电镀后、蚀刻等工序前进行相关铜箔厚度检测。
3、产品特点：
1) 可选2点校准和多点校准，实现大范围铜厚*量测量，不需要切换档案。
2) *国产手持式铜厚测试仪。
3) 手持式设计，便于携带。
4) 测试头和屏幕弯曲弧度，易于观测。
5) 操作简便，易于上手。
6) 可更换探针，经济实用。
7) 带照明的探针，便于定位。
4、技术指标和参数：
Ø 测试范围：2-254μm (0.1-10mil)
Ø 尺 寸：125mm*52mm*35mm（平放：长*宽*厚）
Ø 重 量：100g
Ø 单 位：数据显示单位可选择mil、μm、oz
Ø 操作语言：仪器操作界面有英文、中文两种语言
Ø 校准方式：两点校准或者多点校准，不需要切换测试档案。
Ø 测试模式：可选择单次、连续测量模式
Ø 电 源：普通AA（5号）电池供电
Ø 数据接口：USB接口用于下载测试数据到计算机。
Ø 显 示： 彩色带背光TFT2.0 液晶显示屏，240×320象素
Ø 数据统计：数据自动记录，*值，*小值，平均值、标准差上下限提醒。
Ø 测试精度：±3%，带温度感应。
Ø 测试速度：0.5S/每次
Ø *小分辨率：0.01um
5、配置方案
|
序号 |
名称 |
简述 |
型号 |
数量 |
备注 |
|
1 |
测试主机 |
长×宽×厚125*5*35（mm） |
Bamtone T60 |
1台 |
标配 |
|
2 |
测试探头 |
标准探针宽度（6.25mm） |
TP25 |
1个（已安装） |
标配 |
|
3 |
操作说明书 |
中文版操作说明书 |
/ |
1份 |
标配 |
|
4 |
标准片 |
17um一片 |
CAL-T60-1 |
1片 |
标配 |
|
5 |
标准片 |
70um一片 |
CAL-T60-2 |
1片 |
标配 |
|
6 |
包装盒 |
包装保护盒 |
/ |
1个 |
标配 |
|
7 |
电池 |
AA电池 |
南孚或同类 |
2节 |
标配 |
|
8 |
测试探头 |
小间距宽度探针（3.75mm） |
TP15 |
/ |
选配 |
|
9 |
测试探头 |
大间距宽度探针（8.75mm） |
TP35 |
/ |
选配 |
|
10 |
SPC分析软件 |
PC端上传/下载分析软件 |
/ |
/ |
选配 |
6、易损件及消耗品清单
|
零部件 |
产地 |
类别 |
规格/型号 |
预期寿命 |
备注 |
|
探头 |
|
消耗品 |
TP15/25/35 |
1年 注：约测试10万次 |
接触测量，易磨损 |
|
显示屏 |
|
易损件 |
彩色TFT2.0液晶显示屏 |
5年 注：具使用情况 |
玻璃制品，易碎品， |
|
标准片 |
|
消耗品 |
CAL-T60-1/CAL-T60-2 |
5年 注：具使用情况，每年需要进行校准 |
日常校准接触，易磨损。 |
7、其它
|
|
|
|
测试探头 |
标准片 |
