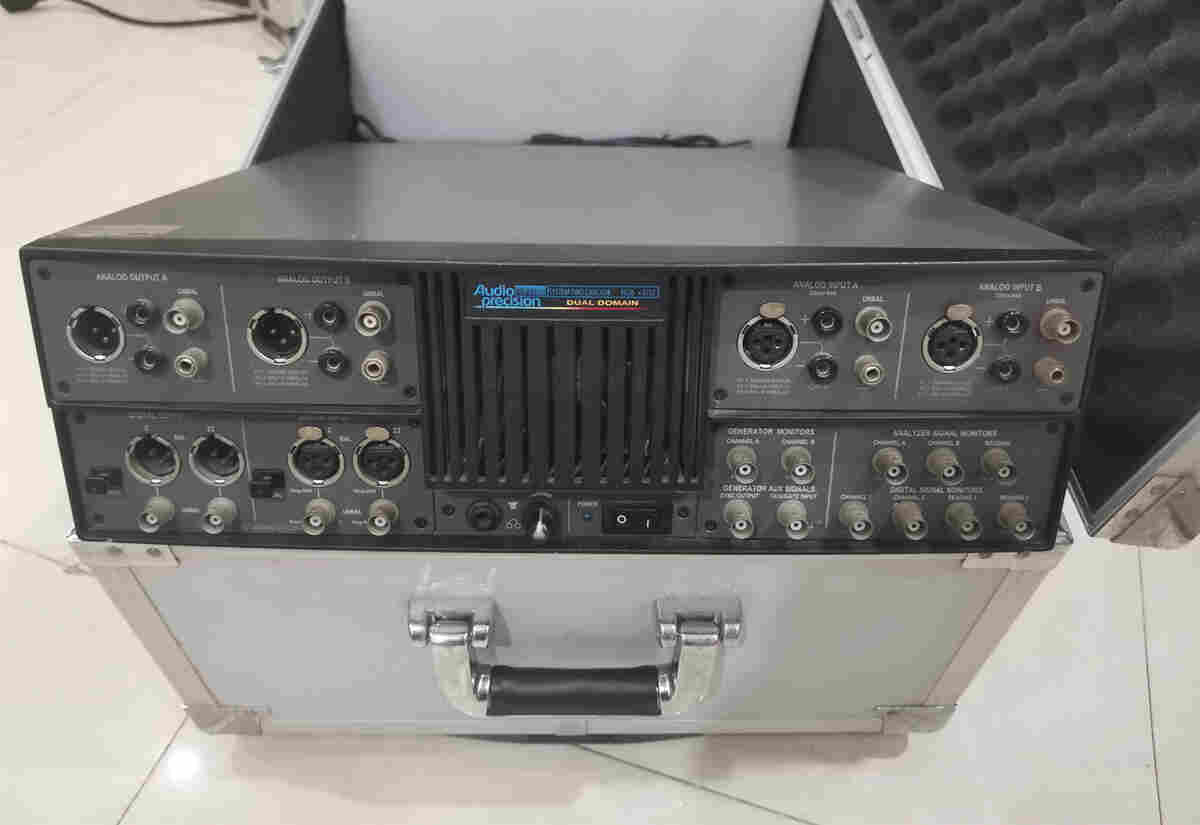

AP SYS-2722音频分析仪技朮参数
模拟信号源的频率范围：10Hz—204kHz, 失真：-110dB
模拟分析仪的频率范围：10Hz－500kHz, 精度：0.0009%
数字信号源/分析仪采样率：双通道192kHz
数字分析仪频率范围:10Hz－45.8%采样率
1. 应用范围：
1.1该设备用于音频领域内的高精度测量，主要包括：
与计算机相连，可通过编写程序能完成多项自动测试；
模拟/数字双域 测量，用于音频的各种参数指标的测量
2. 工作条件：
2.1电力供应：单相220V，±10%
电源要求：在100～240V，-10%,+6% AC，50～60Hz范围内正常工作；
环境要求：工作温度5℃～45℃，储存温度-40℃～75℃。。
2.3 相对湿度：20-70%。
2.4 仪器运行的持久性：仪器可连续正常运行。
2.5 工作条件及安全性要求符合及国际有关标准或规定。
3. 设备的主要技术参数、性能要求和主要配置
3.1．硬件主机组成：
双通道独立模拟信号发生器，同时提供BNC,XLR,香蕉接口； 含：正弦波、D/A 正弦波、多音等多种信号类型。
双通道独立模拟信号分析仪，同时提供BNC,XLR,香蕉接口； 含下列功能：电平（2通道），电平比率，频率，功率，相位，THD+N失真，噪声，带通幅度，交接干扰。内置各种高通、低通、带通、AES17滤波器。
双通道独立数字信号发生器。格式：SPDIF（同轴/光纤）、AES/EBU、I2S。
双通道独立数字信号分析仪，格式：SPDIF（同轴/光纤）、AES/EBU、I2S。 含：DSP音频分析仪、FFT频谱分析仪、Multi-tone多音分析仪、谐波(THD, HD)分析仪、MLS扬声器分析仪、数字接口分析仪、数字数据分析仪。
3.2．硬件选件组成：
S2-IMD：内置IMD（互调失真）信号发生器和分析仪
S2-W&F：内置Wow & Flutter 抖摆分析仪，符合IEC/DIN，NAB，JIS和scrape 标准
OPT-2711：内置DOLOBY AC-3 数字信号发生器
S2-BUR内置脉冲、方波、噪音（白噪音/粉红噪音）发生器
FIL-***：内置各种规格之加权滤波器。A、CCR-468、RCR等。
AUX-0025：D类功放测试滤波器
PSIA-2722：串行数字信号适配器，可产生和接收I2S信号。
SWR-2755：12路音频切换开关，由主机自动控制（有2种不同接口：BNC和XLR）
MMK-1/MMC-1:高精度测试用麦克风及校正器
3.3．软件要求：
能在多操作系统下工作，比如Windows98/2000/XP，能提供中文操作界面；
能产生multitone多音测试信号；
可通过USB接口与电脑相连,通过编程语言任意编辑测试信号和分析测试结果；
具有软件滤波功能（DSP滤波处理），可以自由设计软件滤波器。
曲线扫描功能强大，可扫出任意参数组合的曲线，扫描速度非常快。
3.4．具体性能指标：（以下仅为与同类比较的优势参数，详细参数见说明书）
模拟信号发生器
频率范围：双通道独立均可产生10Hz-204kHz
平坦度：±0.008dB （10Hz-20kHz），典型＜0.003dB
电平范围：平衡10uV- 26.66V, 不平衡：10uV-13.33V
残留失真：-110.5dB+ 1uV, 22kHz BW, (20Hz-20kHz)
串音：＞120dB 或5uV ( 10Hz-20kHz)
电平分析仪：
电平范围：40mV-160V (单通道：＜1uV-160V)
频率范围：10Hz-500kHz
平坦度：±0.008dB （10Hz-20kHz），典型＜0.003dB
串音：＞140dB 或1uV ( 10Hz-20kHz)
噪音：＜124dBu, 大约0.5uV
失真测量：
频率范围：10Hz-200kHz
残留失真：-110.5dB+ 1uV, 22kHz BW,
精度：±0.3dB,20Hz-120kHz 谐波
频率测量：
范围：10Hz-500kHz
DSP FFT 频谱分析仪：
FFT Side 采样点：800-4M采样点
处理带宽：上限120kHz
Wow & Flutter Measurement 抖摆测量
测试频率：2.8kHz -3.35kHz
测量范围：0%-1.2%
