E6B2-CWZ5G 欧姆龙增量型编码器使用
项目型号 E6B2-CWZ5G-P
外形尺寸 φ40×39mm
轴径 实轴φ6mm
分辨率(脉冲/旋转) 600、1000、2000、2500 *1
输出形式*2 互补输出
电源电压 DC 12(-10%)～24(+15%) V
输出相位差 A相、B相位差90°±45°
输出容量 输出电压：VH=Vcc-3V以上(Io=30mA)
VL=2V以下(Io=-30mA)
输出电流：±30mA
轴允许力 径向 30N
轴向 20N
*允许转速 6,000r/min
保护构造 IEC规格IP65
起动扭矩 10mN·m以下(常温时)
导线长度 2M
环境温度(工作时) -10 ～+70℃ (不结冰)
环境湿度(工作时) 35 ～85%RH(不结露)
外壳材质 金属(锌合金)
保护回路 电源逆向连接保护、输出负载短路保护
接线方式
欧姆编码器正确的接线

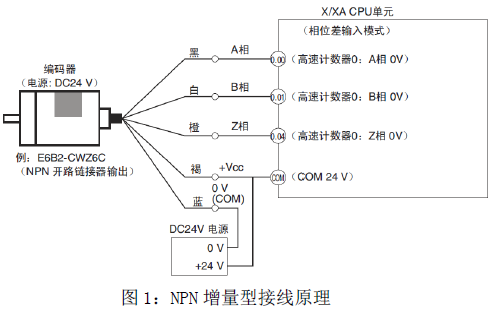

（1）正确接线至关重要，如图1 为NPN 输出增量型E6B2-CWZ6C 的接线原理，图2 为NPN 输出增量型E6B2-CWZ6C的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源正极。
