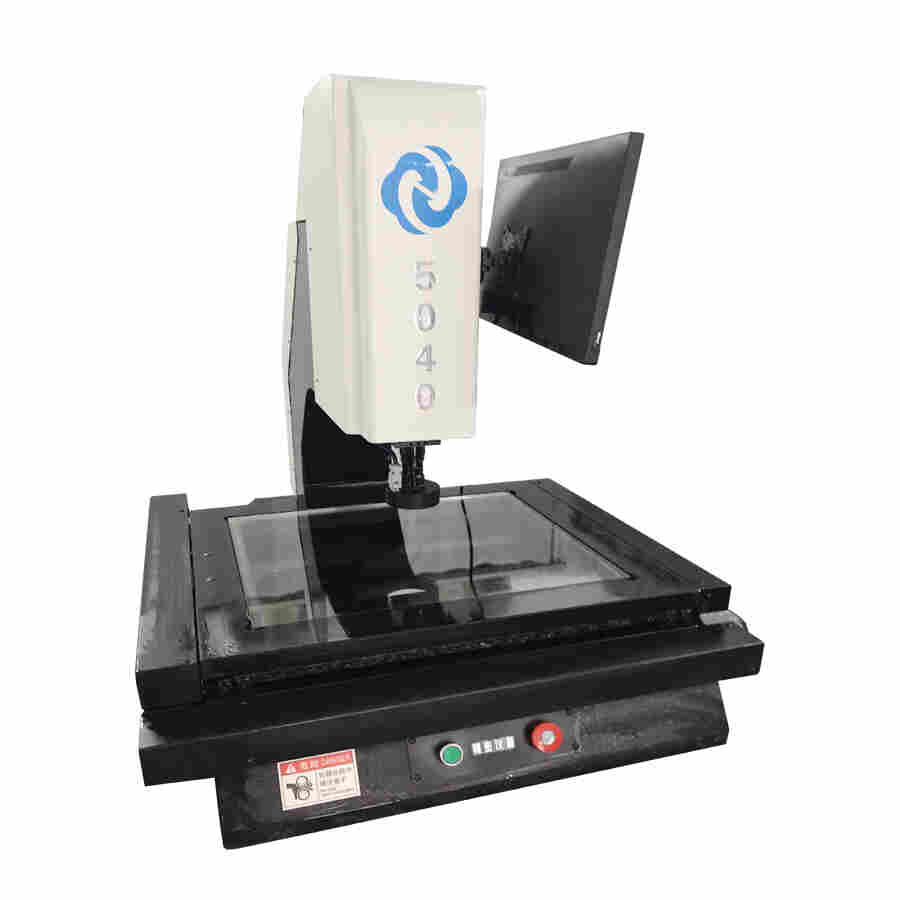

二次元影像测量仪*测量复杂工件

二次元影像测量仪*测量复杂工件

二次元影像测量仪图形区及元素标注

(1)图形显示及导入导出

①图形区以CAD图形方式显示已经测量提取的元素或者构造、预置方法生成的元素。

②图形区支持显示2D和3D图形。并支持DXF格式2D文档导入导出，和igs格式3D文档的导出。CAD图形的输出也可用于逆向工程。

③CAD导出时点击软件主菜单栏“文件à保存”，在弹出的对话框中选择dxf格式2D文档，或选igs格式的3D文档保存。也可以直接点击导出工具栏的CAD导出按钮。同样也可选主菜单栏“文件à打开“导入dxf格式文档。

(2)元素标注

①选定要标注的元素，再点击图形区工具栏上相应按钮，即显示元素尺寸，如果标注元素间尺寸，则两个元素都要同时选中，再点击相应的标注按钮。可按住鼠标左键拖动尺寸。

②可通过标注按钮右侧的下拉三角来切换是否自动标注该类型尺寸。

③运行程序后软件会自动更新标注的数值。

④可以通过该图形区工具栏其他按钮对元素进行旋转、放大、隐藏等操作。
