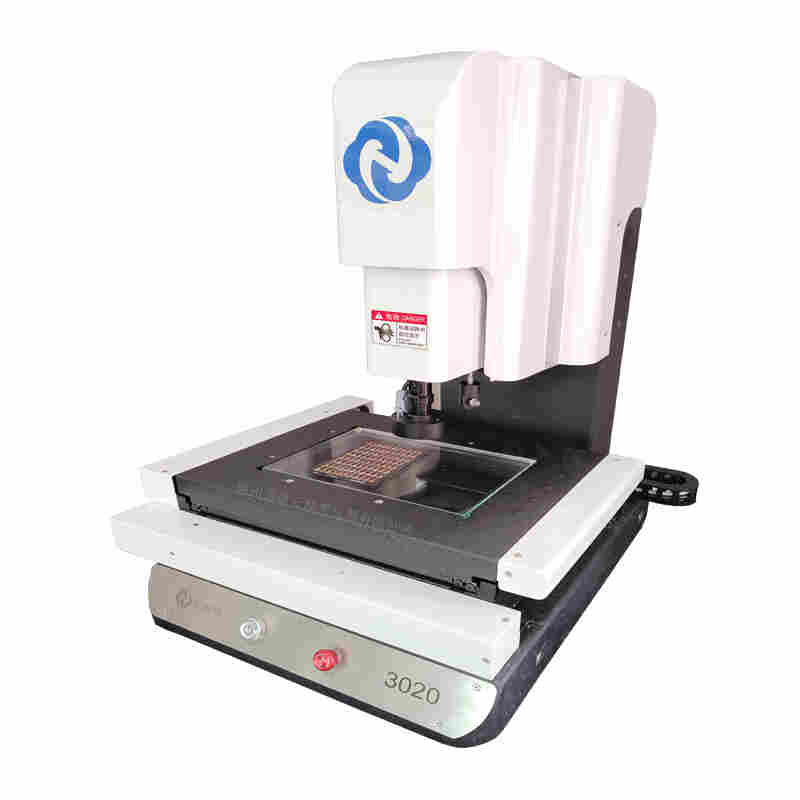

二次元影像仪图像影像测量,元素测绘尺寸计算标注
影像测量仪功能使用方法
框选测量
框选测量是用鼠标框选边缘,软件自动在框内寻找边缘点,点击右键后自动拟合成*合适的元素.
框选测量比自动寻边测量更快速,但对边缘两侧有杂点的情况不太适用.
框选点群测量:
用鼠标左键在影像区框选一个矩形框:松开左键后,软件会自动将框内的边缘点寻找出来;如果需要框选更多的边缘点,则重复以上A/B操作,然后点击右键结束,软件会生成一个点群元素.
点群元素主要用于扫描物体轮廓,并将轮廓导出到CAD或其他软件进行比对.
框选线,框选圆,框选圆弧,框选椭圆:
操作同框选点群类似,框选一个或多个框,按右键结束,程序会自动拟合成线,或者圆,或者圆弧,或者椭圆.
框选圆弧时需注意,如果是框选多段圆弧,则*一次框选表示圆弧起点,然后一次框选表示圆弧的终点,其他框表示圆弧的经过点.
点选测量
点选测量适用于封闭的图形,只需在封闭图形内点击一下鼠标左键,即可完成测量.
点选点群:在封闭轮廓里面点击鼠标左键,软件自动从鼠标所在位置往四周寻找边缘点,并生成一个点群元素.
点选圆:在圆内点击鼠标左键,软件自动从鼠标所在位置往四周寻找边缘点,并拟合成一个圆.
