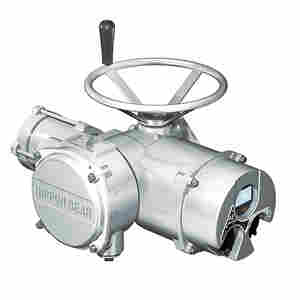

AE系列阀门执行器是一种智能型电子阀门执行器，通过数字化扭矩检测和位置检测来实现多种控制。
这是一种多回转型（多旋转型）阀门执行器，用于使用电机电动操作各种阀门或开闭装置。可直接安装在升降式阀门上，与辅助减速器组合使用可实现90°旋转式阀门。
各项调整及功能设定均可通过控制面板进行，无需打开机盖。
由于内置了执行器电动操作所需的控制设备，因此只需提供电源即可从执行器的控制面板进行操作。
接线端子采用双重密封结构，可靠保护电气室。
还可安装用于电源和控制的插入式连接器。
支持PROFIBUS-DP、G-LINK、TWC等多种通讯功能。
检测电源反相和缺相。反相情况下，可自动修正，保证正常运行方向。
缺相时，液晶屏上会显示错误，且无法进行电动操作。
如果阀门被卡住而无法打开，会自动进行正向和反向操作，以脱离锁定状态并操作阀门。
外部提供DC24V/200mA作为控制电源。
温控器保护电机免于过载，启动故障检测功能保护电机免于堵转。
为了防止水锤等，可以通过在全关位置附近进行点动操作来调节运行速度。
可以使用外部 SED 信号执行操作。
具有多种检测功能，在控制面板上显示执行器状态并输出信号。
记录启动次数、运行时间、阀杆螺母转数、运行扭矩和错误历史记录。
您可以为每个触点设置操作输入信号和状态输出信号。输入信号（Di）：3点，输出信号（Do）：4点
电子信息可以显示在控制面板上。也可以使用应用程序（可选）查看铭牌信息。
我们进行运行测试，以防止紧急情况下出现问题，例如**阀的紧急操作，小行程，不需要旁通管线。
使用 DC4 至 20mA 输入信号将执行器操作至开度。
*如果操作频率增加，请与我们协商。
输出与开度成比例的DC4至20mA电流信号。
输出与执行器输出轴扭矩成比例的 DC4 至 20mA 电流信号。
可以将以下数量的触点添加到标准输入和输出信号中。
输入信号（Di）：2点、输出信号（Do）：4点
外部提供AC100V/15VA作为控制电源。
兼容PROFIBUS-DP（V1）通讯。
PROFIBUS 接口模块支持 PROFIBUS-DP 冗余（重复）。维护期间也会保持 PROFIBUS-DP 通信。
执行器可以使用两条控制线进行远程操作。
应用程序允许您以无线方式执行各种操作、设置和显示状态。
“Bluetooth®”是美国Bluetooth SIG, Inc. 的商标或注册商标。
“PROFIBUS”是 PROFIBUS Nutzerorganise eV 的商标。
| 格式大小 | AE-05 | AE-1 | AE-3 | AE-5 | AE-10 | AE-20 | |
|---|---|---|---|---|---|---|---|
| 容许扭矩（N·m） | 60 | 140 | 270 | 540 | 1500 | 2700 | |
| 许用推力（kN） | 44 | 44 | 88 | 130 | 200 | 320 | |
| *大阀杆直径 (mm)*1 | 内螺纹 （键槽尺寸） | 24 （7×3） | 24 （7×3） | 46 （14×3.8） | 53 （16×4.3） | 30~60 （18×4.4） | 35~70 （20×4.9） |
| 外螺纹 | 32 | 32 | 57 | 66 | 38-73 | 42-86 | |
| 输出轴转速（mm-1） | 60赫兹 | 24～42 | 12~200 | 12～204 | 24～204 | 7～138 | 8～137 |
| 50赫兹 | 19-40日 | 10~166 | 10～169 | 20～ | |||
| 手动减速比 | 标准 | 1:1 | 1:1 | 1:1 | 1:1 | 10.76~66.7 | 11.15~57.43 |
| 选项 | 4.2:1 | 4.2:1 | 5.7:1 | 12:1 | – | – | |
| 安装法兰 | ISO F10 | ISO F10 | ISO F14 | ISO F14 | ISO F25 | ISO F30 | |
| 大约质量（公斤）*2 | 37 | 4 | |||||
| 使用环境 | 使用环境 | 户外/防爆*3 | |||||
| 防护等级 | IP68（10m/72h）*四 | ||||||
| 环境温度 | -20～+60℃ | ||||||
| 环境湿度 | 30-95%PH（但是，避免在75%PH以上打开盖子。） | ||||||
| 抗振性 | 0.5G（10~200Hz） | ||||||
| 防震 | 9G（25毫秒） | ||||||
| 发动机 | 种类 | 三相鼠笼感应电动机 | |||||
| 标准电源 | 50Hz AC200V、200V/400V（±10%） 60Hz AC200V/400V、440V（±10%） | ||||||
| 额定时间 | 15分钟 | ||||||
| 耐热等级 | F | ||||||
