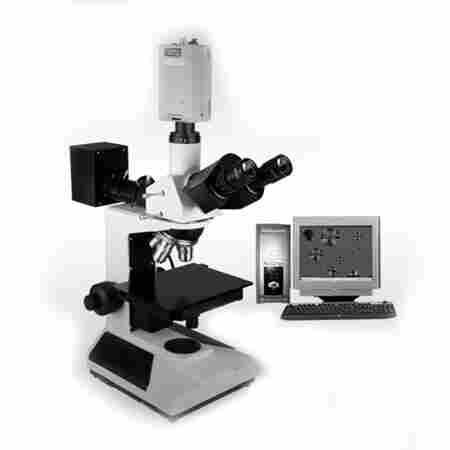

TLYJ-105金相显微镜
发布时间：2023-10-19
正置金相显微镜适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资，如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料，也适合医药、农林、学校、科研部门作观察分析用。
本系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机(数码相机)显示屏幕上观察实时动态图像，反射金相显微镜并能将所需要的图片进行编辑、保存和打印。
技术参数：
1.目镜
|
类 别
|
放大倍数
|
视场(mm)
|
|
大视野目镜
|
10X
|
Φ16
|
|
20X
|
Φ11
|
2.物镜
|
类 别
|
放大倍数
|
数值孔径(NA)
|
工作距离(mm)
|
|
平场消色差
物镜
|
5X
|
0.12
|
18.9
|
|
10X
|
0.25
|
8.9
|
|
40X
|
0.60
|
3.7
|
|
60X
|
0.85
|
0.26
|
光学放大倍数：50X~1200X；系统参考放大倍数：50X~2600X；
载物台：大小185mm×142mm；
落射照明器：6V/20W卤素灯，220V（50Hz）亮度可调；
滤色片组：转盘式、黄色、蓝色、绿色、磨砂玻璃；
偏光装置：可插入式起偏振片和三目头内置检偏振片；
载物台移动范围：纵向50mm；横向75mm；
调焦系统：带限位和调节松紧装置的同轴粗微动，微动格值 0.002mm；
瞳距调节范围：53~75mm；
系统组成：
电脑型金相显微镜(105E): 1、金相显微镜 2、适配镜 3、数字彩色摄像机4、数据线 5、计算机（选配）
数码相机型金相显微镜(105D): 1、金相显微 2、适配镜 3、数码相机
放大参考倍数：
105E型：50--2400倍 （17寸显示器为例）
105D型：50--2200倍 （数码相机）
选购件：
高像素成像系统
金相显微镜分析软件
目镜5X 15X 12.5X 20X
物镜5X 25X 100X
