产品型号
通信 CANopen
主站现场总线节点的*数量 110
波特率 10 kBd … 1 MBd
*总线段长度 1000 m
传输介质 屏蔽铜缆3 x 0.25 mm²
每节点的*模块数量 64
其他CANopen特性 NMT 从站
*低启动
可变 PDO 映射
紧急报文
救生设备
虚拟模块的配置
PDO的数量 32 Tx / 32 Rx
SDO的数量 2个SDO服务器
COB ID分配 SDO, 标准
节点ID分配 DIP开关
通信协议 DS-301 V4.1
设备描述 DS 401 V2.0
边缘校验
边缘触发 PDO
可编程错误响应
*输入和输出过程映像(现场总线) 512 bytes/512 bytes
供电电压(系统) 24 VDC (-25 … +30 %); 通过接插式连接器(笼式弹簧接线单元(CAGE CLAMP®))
电流消耗(5 V系统电源) 350mA
*系统供电电流 1,650mA
现场侧供电电压 24 VDC (-25 … +30 %); 通过电源跨接触点
额定负载(24V)时的典型输入电流 500mA
额定负载(24 V)时的典型供电效率 87%
隔离 500 V系统/现场
外部电源跨接触点数量 3
电源跨接触点电流负载能力 10A

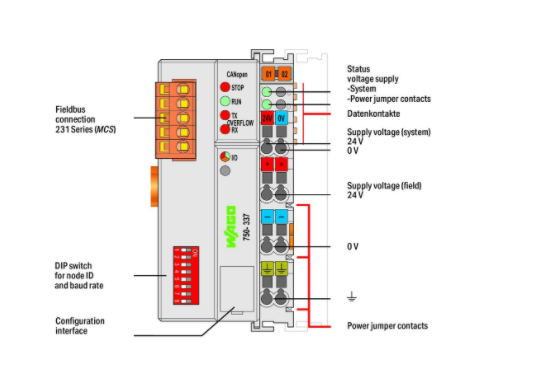

尺寸 图
该现场总线适配器可将万可I/O系统作为从站与CANopen现场总线相连。并可通过PDO和SDO传输数据。
该总线适配器可检测所有连接的I/O模块并创建本地过程映像。模拟量模块和特殊功能模块以字或字节的形式传输数据，数字量模块的数据以位的形式传输
本地过程映像分为数据接收和数据发送两个数据区域。过程数据可通过CANopen总线传送到控制系统接受进一步处理。可通过CANopen总线传送过程输出数据模拟量模块的数据被存储在按照模块排列顺序而建立的PDO中。数字量模块的位以字节的形式映射在PDO中。如果数字I/O信息量过8位，则适配器会自动从下一个新的字节开始识别。据用户需要，对象字典(
全部输入和输出过程映像可使用SDO进行传输。
通过软件可设置“占位模块”。
