CTS-610U便携式超声、涡流一体机功能特点

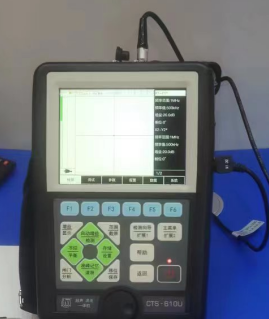

CTS-610U便携式超声、涡流一体机
o采用*的超声技术、涡流技术、数字电子技术和微机技术设计而成的超声涡流一体检测设备，可对工件分别进行超声、涡流两种无损检测手段的组合探伤，实现工件内外部缺陷的全面互补检测。配备高分辨率彩色液晶显示器，完全胜任在室外环境下工作。仪器采用智能低功0耗电源管理模式，同时内置高性能鲤电池，可连续长时间工作约5小时，主机重量仅约1.7kg，尤其适合于、石化、压力容器、电力、铁路交通等行业的现场检测中使用。
高亮显示屏：5.7"高亮彩色TFT屏(分辨率:640x480像素)
探头接口：Q9常规超声探头接口 2个
LEMO涡流探头接口 1个
其他接口：编码器接、口miniHDMI接口、USB接口
存储器：内置32G存储器
重量：1.7kg
体积：251.5mmx171mmx62.5mm (高x宽x厚)
技术参数：
衰减器误差：每12dB+1dB
等效输入噪声：<80X10V/JHZ
脉冲类型负方波:发射电压-50~-250V可调，步进50V
工作方式：单、双
阻尼：400欧姆，80欧姆
工作频率：0.5~20MHz
增益：0.0~110.0dB，步进0.1、1.0、2.0、6.0dB
声速范围：1000~10000m/s 连续可调 内置30个常用材料声速值
检测范围：0.0~10000mm(钢纵波)连续可调，*小步进01mm
检波方式：正向、负向、全波、射频 (RF)
闸门及报警器：两路闸门，可选:进波报警、失波报警、DAC曲线报警报警信号为声光报警，测量方式:峰
值、前沿，
显示屏：5.7TFT彩色液晶显示屏，分辨率640x480
脉冲移位：-7.5~3000us
探头零值：0~999.9us
脉冲重复频率：25~800H自动调节方式
垂直线性误差：3%
水平线性误差：<0.3%
灵敏度余量：大于等于60dB (200中2平底孔，2.5P20)
分辨率：大于等于36dB(5P14)
动态范围：大于等于32dB
抑制：(0~90)%不影响线性与增益
电噪电平：小于等于10%
标准
超声标准：兼容EN12668-1标准符合、JB/T10061-1999标准、符合TSG21-2016
涡流模式
检测通道：1个
检测频率：2个
驱动电压：八档可调
手动相位：0~359°(步进1)
增益：0~90dB (步进0.1dB)
采样频率：40MHz/12bit
滤波方式：数字滤波
报警方式：幅度和相位报警(报警域共9个，阻抗图1: A、B、C，阻抗图2: D、E、F，阻抗图3: G、H、I)，
探头类型：桥式、D_P
显示模式：阻抗平面显示，时基显示平衡方式：数字平衡
显示屏：5.7“分辨率640x480彩色TFT屏，图形更为精细
存储功能：存储/回放/分析整个检测过程的信号波形
分析功能：分析整个检测过程的信号波形:自动测量相位和幅度对阻抗图1和阻抗图2通道波形进行混频
