库号：M394274
一、概述
1.1 常规用途
直流电阻测量是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

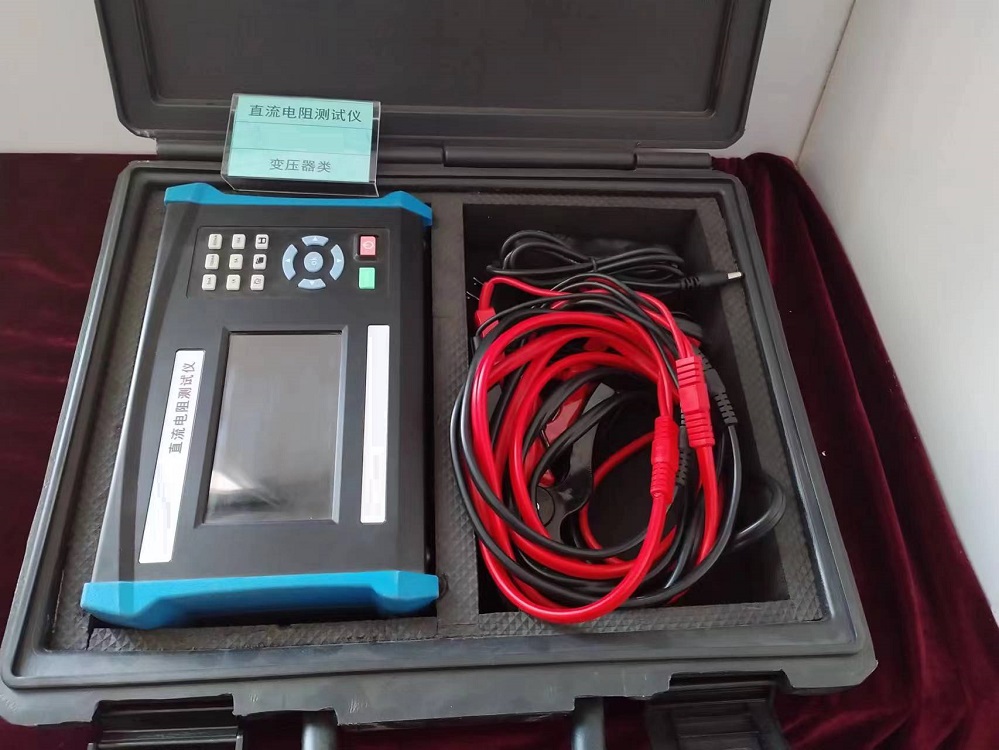

为了满足变压器直流电阻测量的需要，本公司利用自身开发研制了一款工具化直流电阻测试仪。本仪器采用全新电源，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，还具有自动放电和放电音响报警指示等功能。仪器测量精度高，操作简便，可实现变压器直流电阻的快速测量。
1.2 事项
本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
使用本仪器定要认真阅读本手册。
仪器的操作者应具备一般电气设备或仪器的使用常识。
本仪表属高仪表，应避免剧烈振动。
对本仪器的维修、维护和调试应由人员进行。
测试完毕后一定要等放电指示完成后，再关闭电源，拆除测试线。
测量无载调压变压器，一定要等放电提示结束后，再切换变压器档位。
在测试过程中，禁止拆卸和移动测试夹和供电线路。
1.3 依据标准
直流电阻测试仪依据的相关标准如下表所示：
序号 标准名称
1 GB50150-2006《电气装置安装工程电气设备交接试验标准》
2 GB6587-86《电子测量仪器环境试验纲》
3 GB6593-86《电子仪器质量规则》
4 DL/T845.3-2004《电力行业标准直流电阻测试仪通用条件》
5 DL/T 596-2005《电力设备预防性试验规程》
6 DL/T 846-2004《高电压测试设备通用条件系列标准》
7 GB1094.1-GB1094.6-96《外壳防护等级》
二、产品信息
2.1 突出
仪器输出电流大，且重量轻，轻巧强大，方便携带。
仪器提供6档输出电流，大可以输出10A电流。
内置大容量锂电池，便于现场操作，可连续工作8小时以上。
测量范围宽（0-20KΩ），适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的测量。
本仪器带有万年历、99组数据存储、手动温度换算等功能，关机不丢失数据。
菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
本机具有音响放电报警，放电指示清晰，减少误操作。
本机具有精度高、防震、抗干扰、稳定性高、携带方便等特点。
具有完善的保护电路，测试线意外断开或电源中断，内建完善的放电回路及反电势保护电路使之具有的抗拉弧能力。
2.2 供电方式
本仪器采用交直流两用模式。
在不插入电源适配器时，由内置锂电池供电；
插上电源适配器后，自动切换为交流供电模式，并同时给仪器充电。
2.5 指标
工作电源 直流：内置12.6V/4.8AH锂电池（电源适配器）
输出电流 5mA、100mA、300mA、1A、、10A
量程(电阻量程切换)
10A档 0～0.1Ω
档 2mΩ～1Ω
1A档 30mΩ～6Ω
300mA档 100mΩ～20Ω
100mA档 300mΩ～60Ω
5mA档 30Ω～20kΩ
准确度 ±(0.2%±2个字)
小分辨率 0.1μΩ
显示 大屏幕彩色液晶显示屏，阳光下可清晰显示
工作温度 -10～40℃
环境湿度 ≤80%RH，无结露
储存条件 -20℃~50℃，≤95％RH, 无结露
体积 长255mm×宽150mm×高68mm
主机净重 1.1Kg（含电池）
注意事项
在测量无载调压变压器倒分接定要复位，放电结束后，报警声停止，方可切换分接点。
有载调压的变压器测量高压侧电阻时从1或17大电阻档开始测量。
拆线前，一定要等放电结束后，报警声停止，再进行拆线。
电流时要参考指标栏内量程，不要过量程和欠量程使用。量程时，由于电流达不到预设值，即使强行继续测试结果稳定性差。欠量程时，电流太小，对于大容量变压器数据不稳定。当出现此两种状态时要确认量程，适合的量程进行测试。
测试数据不稳或较大，出现此种情况首先检查测试线，是否有虚接、松动。如果还不能解决，检查试品是否锈蚀。
测试过程一直显示“充电中. . . . ”出现此种情况，首先排除变压器磁路问题，如果长时间电流没有变化一直在零附近，应检查线路是否存在开路现象。
测试过程中如果电量不足，可连接充电器进行应急测试。
