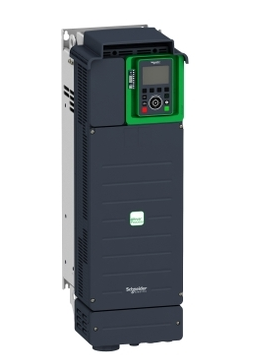

施耐德变频器 ATV930D45N4
ATV930D45N4 Electric 图片
5 视频
ATV930变频器 - 45kW - 380...480V - 有制动装置 - IP21
ATV930D45N4
数据
主要信息
产品系列
ATV御程系列 ATV900
产品应用
工业用途
产品类型
变频器
产品应用场景
同步电机
异步电机
应用领域
Process for industrial
变量
标准版本
制动单元
网络相数
3 相
安装类型
壁挂式安装
通讯端口协议
Ethernet/IP
Modbus 串行
以太网Modbus
额定电源电压 [Us]
380...480 V - 15...10 %
电动机功率 (kW)
45.0 kW 适用 标准负载
37.0 kW 适用 重载
电机功率
60.0 hp 适用 标准负载
50.0 hp 适用 重载
连续输出电流
88 A 在…上 4 kHz 适用 标准负载
74.5 A 在…上 4 kHz 适用 重载
EMC 滤波器
集成的
带EMC安装板选件
IP防护等级
IP21
防护等级
UL类型1
option module
卡槽A: 通讯模块 适用 Profibus DP V1
卡槽A: 通讯模块 适用 Profinet
卡槽A: 通讯模块 适用 DeviceNet
卡槽A: 通讯模块 适用 EtherCAT
卡槽A: 通讯模块 适用 CANopen 菊花链 RJ45
卡槽A: 通讯模块 适用 CANopen SUB-D 9
卡槽A: 通讯模块 适用 CANopen 螺钉端子排
A节点/B节点/C节点: 数字和输入I/O扩展模块
A节点/B节点/C节点: 继电器输出扩展模块
B节点: 5/12 V 数字编码器接口模块
B节点: 模拟编码器接口模块
B节点: 解析器编码器接口模块
通讯模块 适用 以太网Power
离散量输入逻辑
16个预置速度
异步电机控制配置文件
标准恒转矩
优化转矩模式
标准变转矩
同步电机控制配置模式
永磁同步电机
同步磁阻电机
Maximum output frequency
599 Hz
开关频率
2...16 kHz 可调
4...16 kHz 有
额定开关频率
4 kHz
线路电流
79.8 A 在…上 380 V (标准负载)
67.1 A 在…上 380 V (重载)
69.1 A 在…上 480 V (标准负载)
59.0 A 在…上 480 V (重载)
视在功率
57.4 kVA 在…上 480 V (标准负载)
49.1 kVA 在…上 480 V (重载)
*瞬变电流
105.6 A 在 60 s (标准负载)
111.8 A 在 60 s (重载)
电网频率
50...60 Hz
预期线路Isc
50 kA
补充信息
离散量输入数量
10
数字量输入类型
DI1...DI8 可编程, 24 V 直流 (<= 30 V), 阻抗: 3.5 kOhm
DI7, DI8 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (<= 30 V)
STOA, STOB 安全扭矩中断, 24 V 直流 (<= 30 V), 阻抗: > 2.2 kOhm
离散量输出数量
2
输出型式
逻辑输出 DQ+ 0…1 kHz <= 30 V 直流 100 mA
可编程为脉冲输出 DQ+ 0…30 kHz <= 30 V 直流 20 mA
逻辑输出 DQ- 0…1 kHz <= 30 V 直流 100 mA
模拟量输入数量
3
模拟量输入类型
AI1, AI2, AI3 软件-可配置电压: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 12 bits
AI1, AI2, AI3 软件-可配置电流: 0...20 mA/4...20 mA, 阻抗: 250 Ω, 分辨率 12 bits
模拟量输出数量
2
模拟量输出 型号
软件-可配置电压 AQ1, AQ2: 0...10 V 直流 阻抗 470 Ω, 分辨率 10 bits
软件-可配置电流 AQ1, AQ2: 0...20 mA 阻抗 500 Ω, 分辨率 10 bits
继电器输出数量
3
继电器输出类型
可配置的继电器逻辑 R1: 故障继电器 NO/NC 电气寿命 100000 次
可配置的继电器逻辑 R2: 序列继电器 NO 电气寿命 1000000 次
可配置的继电器逻辑 R3: 序列继电器 NO 电气寿命 1000000 次
*开关电流
继电器输出 R1 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 250 V AC
继电器输出 R1 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 30 V 直流
继电器输出 R1 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC
继电器输出 R1 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流
继电器输出 R2, R3 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 250 V AC
继电器输出 R2, R3 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 30 V 直流
继电器输出 R2, R3 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC
继电器输出 R2, R3 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流
*小开关电流 [Imin]
继电器输出 R1, R2, R3: 5 mA 在…上 24 V 直流
物理接口
以太网
2线制RS485
连接器类型
2 RJ45
1 RJ45
访问方法
从（站） 以太网Modbus
传输速率
10, 100 Mbits
4.8 kbps
9600 bit/s
19200 bit/s
传输帧
RTU
地址数
1…247
数据格式
8比特，可配置为偶数，奇数或无奇偶
极化方式
无阻抗
4 quadrant operation possible
True
加速和减速倾斜
线性可单调 从0.01...9999S
电机滑差补偿
自动 无论负载情况
可调
不适用永磁同步电机规律
可以抑制
制动至停止
采用直流注入
Brake chopper integrated
True
*输入电流
79.8 A
Maximum output voltage
480.0 V
Relative symmetric network frequency tolerance
5 %
Base load current at high overload
74.5 A
Base load current at low overload
88.0 A
功耗W
自然通风: 121 W 在…上 380 V,开关频率 4 kHz
强制通风: 943 W 在…上 380 V,开关频率 4 kHz
With safety function Safely Limited Speed (SLS)
True
With safety function Safe brake management (SBC/SBT)
True
With safety function Safe Operating Stop (SOS)
False
With safety function Safe Position (SP)
False
With safety function Safe programmable logic
False
With safety function Safe Speed Monitor (SSM)
False
With safety function Safe Stop 1 (SS1)
True
With sft fct Safe Stop 2 (SS2)
False
With safety function Safe torque off (STO)
True
With safety function Safely Limited Position (SLP)
False
With safety function Safe Direction (SDI)
False
保护类型
热保护: 马达
安全转矩关断: 马达
电机断相: 马达
热保护: 驱动
安全转矩关断: 驱动
过热: 驱动
输出相线和接地之间的过流: 驱动
输出电压过载: 驱动
短路保护: 驱动
电机断相: 驱动
直流总线过压: 驱动
线路电源过压: 驱动
总线供电欠压: 驱动
总线供电失相: 驱动
速: 驱动
控制电路上制动: 驱动
每套数量
1
宽度
226 mm
高度
673 mm
深度
274 mm
净重
28.7 kg
电气连接
控制: 螺钉终端 0.5...1.5 mm² AWG 20...AWG 16
线路侧: 螺钉终端 35...50 mm² AWG 2...AWG 1
马达: 螺钉终端 50 mm² AWG 1
直流母线: 螺钉终端 35...50 mm² AWG 3...AWG 1
传输率
10/100 Mbit/s 适用 以太网的IP / Modbus TCP
4.8, 9.6, 19.2, 38.4 kbit/s 适用 Modbus 串行
交换模式
半双工, 全双工, 自动协商 以太网的IP / Modbus TCP
数据格式
8比特，可配置为偶数，奇数或无奇偶 适用 Modbus 串行
极化方式
无阻抗 适用 Modbus 串行
地址数
1…247 适用 Modbus 串行
电源
用于逻辑输入的外部电源: 24 V 直流 (19…30 V), <1.25 mA, 保护类型: 过载和短路保护
内部电源 用于参考电位计 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保护类型: 过载和短路保护
用于逻辑输入的内部电源和STO功能: 24 V 直流 (21…27 V), <200 mA, 保护类型: 过载和短路保护
本地信号指示
本地诊断: 3 LED指示灯 (单声道/双色)
集成通讯状态: 5 LED指示灯 (双色)
通讯模块状态: 2 LED指示灯 (双色)
电压状态: 1 LED指示灯 (红色)
输入兼容
DI1...DI8: 离散量输入 1 级 PLC 符合 EN/IEC 61131-2
DI7, DI8: 脉冲输入 1 级 PLC 符合 IEC 65A-68
STOA, STOB: 离散量输入 1 级 PLC 符合 EN/IEC 61131-2
离散量输入逻辑
正逻辑(源) (DI1...DI8), < 5 V (状态 0), > 11 V (状态 1)
负逻辑 (漏) (DI1...DI8), > 16 V (状态 0), < 10 V (状态 1)
正逻辑(源) (DI7, DI8), < 0.6 V (状态 0), > 2.5 V (状态 1)
正逻辑(源) (STOA, STOB), < 5 V (状态 0), > 11 V (状态 1)
采样期间
2 ms +/- 0.5 ms (DI1...DI8) - 离散量输入
5 ms +/- 1 ms (DI7, DI8) - 脉冲输入
1 ms +/- 1 ms (AI1, AI2, AI3) - 模拟量输入
5 ms +/- 1 ms (AQ1, AQ2) - 模拟量输出
精度
+/- 0.6 % AI1, AI2, AI3 用于60 °C的温度变动 模拟量输入
+/- 1 % AQ1, AQ2 用于60 °C的温度变动 模拟量输出
线性度误差
AI1, AI2, AI3: *值 +/- 0.15 % 适用 模拟量输入
AQ1, AQ2: +/- 0.2 % 适用 模拟量输出
更新时间
继电器输出 (R1, R2, R3): 5 ms (+/- 0.5 ms)
隔离
电源与控制端子之间
环境
工作海拔
<= 1000 m 无
1000...4800 m 电流降额 1%/100m
操作位置
垂直方向 +/- 10°
产品
CSA
UL
TÜV
标识
CE
符合标准
UL 508C
EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1
Maximum THDI
<48 % 从80…*负载 符合 IEC 61000-3-12
组装方式
密封
电磁兼容性
静电放电抗干扰 级别 3 符合 IEC 61000-4-2
射频电磁场辐射抗扰度试验 级别 3 符合 IEC 61000-4-3
抗快速瞬变 级别 4 符合 IEC 61000-4-4
1.2/50和8/20 µs复合波（测试） 级别 3 符合 IEC 61000-4-5
抗射频场引起的传导波动 级别 3 符合 IEC 61000-4-6
Environmental class (during operation)
Class 3C3 according to IEC 60721-3-3
Class 3S3 according to IEC 60721-3-3
Maximum acceleration under shock impact (during operation)
150 m/s² at 11 ms
Maximum acceleration under vibrational stress (during operation)
10 m/s² at 13...200 Hz
Maximum deflection under vibratory load (during operation)
1.5 mm at 2...13 Hz
Permitted relative humidity (during operation)
Class 3K5 according to EN 60721-3
冷却空气容量
240 m3/h
过电压类别
III
调节回路
可调的PID调节器
绝缘电阻
> 1 MOhm 接地 1 分钟 500 V 直流
噪音等级
71.5 dB 符合 86/188/EEC
抗振动
波峰至波峰 1.5 mm (f= 2…13 Hz) 符合 IEC 60068-2-6
1 gn (f= 13…200 Hz) 符合 IEC 60068-2-6
抗冲击
15 gn 适用 11 ms 符合 IEC 60068-2-27
环境特征
化学污染抵抗 等级3C3 符合 EN/IEC 60721-3-3
尘土污染抵抗 等级3S3 符合 EN/IEC 60721-3-3
相对湿度
5…95 % 无凝结 符合 IEC 60068-2-3
环境温度
-15…50 °C (无)
50…60 °C (有)
噪音级别
71.5 dB
污染等级
2
Ambient air transport temperature
-40…70 °C
贮存环境温度
-40…70 °C
包装单位
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
50 cm
Package 1 Width
34 cm
Package 1 Length
84 cm
Package 1 Weight
27.5 kg
合同保修
保修单
18 个月
