SMC电磁阀VP544R-5DZ1-03B功能特性
产品简介：
日本SMC VP300/500/700 系列 3通电磁阀 弹性密封 先导式座阀 底板配管型 单体
型号：VP544R-5DZ1-03B
内置全波整流器(AC)
使用寿命长：可达5000万回以上
先导阀内置滤网
外部先导可用于真空环境
集装式型号: VV3P3,VV3P5,VV3P7
系列 5 VP500
先导规格 R 外部先导式
压力规格 - 标准型(0.7MPa)
线圈规格 - 标准
额定电压 5 DC24V
导线引出方式 D DIN型插座式
LED及过电压保护回路 Z 带指示灯·过电压保护回路
手动操作 - 非锁定推压式
接管口径 03 3/8
螺纹的种类 - 公制螺纹(M5)/Rc
机能 B N.O.
订制规格 - 标准

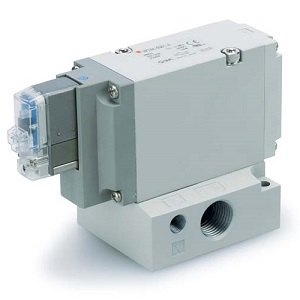

产品图片：
其他特性：
阀体形式 插入式
配管种类 底板配管型:侧面配管
密封方式 弹性密封
P,R通口接管口径 3/8
背压防止阀 无背压防止阀
消声器 无消声器
保护构造 防尘
先导压力范围 -0.1～0.7 MPa
大动作频率 5 Hz
响应时间 39 ms
环境温度及使用流体温度 -10～50℃
CE对应 无
排气方式 各自排气型
给油 不给油式
C值(P→A/B) 底板配管型:侧面配管 8.9 dm³/(s·bar)
b值(P→A/B) 底板配管型:侧面配管 0.16
Cv值(P→A/B) 底板配管型:侧面配管 2.2
C值(A/B→E) 底板配管型:侧面配管 8.9 dm³/(s·bar)
b值(A/B→E) 底板配管型:侧面配管 0.2
Cv值(A/B→E) 底板配管型:侧面配管 2.1
