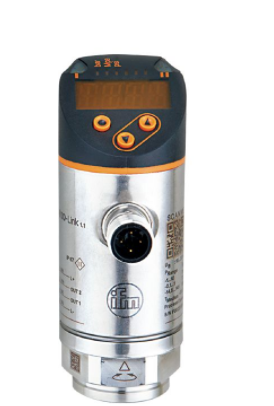

IFM易福门压力传感器特点PN3094
带显示屏的压力传感器
PN3094
PN-010-RER14-MFRKG/US/ /V
特性
支持IO-Link的可编程开关量输出以及模拟量输出
红/绿显示，用于明确标识可接受的范围
管路连接可进行旋转，方便进行*的排列
高负载保护，长期稳定性
坚固的设计，适用于严苛的工业环境
产品特征
输入和输出数
数字输出数量: 1; 模拟输出数量: 1
测量范围
-1...10 bar
-14.5...145 psi
-0.1...1 MPa
系统接口
螺纹连接 G 1/4 内螺纹 M6 I
应用
特殊的性能
镀金触点
测量元件
陶瓷电容式压力测量元件
介质
液体和气体介质
介质温度 [°C]
-25...80
爆破压力*小值
150 bar
2175 psi
15 MPa
抗压强度
75 bar
1087 psi
7.5 Mpa
耐真空 [mbar]
-1000
压力
相对压力; 真空
电气数据
工作电压 [V]
18...30 DC; (按照SELV/PELV)
电流损耗 [mA]
< 35
绝缘电阻*小值 [MΩ]
100; (500 V DC)
防护等级
III
反相保护
有
开机延迟时间 [s]
< 0.3
Watchdog集成看门狗电路
有
的输入/输出
输入和输出数
数字输出数量: 1; 模拟输出数量: 1
输出
输出数量
2
输出信号
开关信号; 模拟信号; IO-Link; (可配置)
电气设计
PNP
数字输出数量
1
输出功能
常开/常闭; (可设定参数)
开关量输出DC电压降*值 [V]
2.5
开关量输出DC的持续电流负载 [mA]
150; (200 (...60 °C) 250 (...40 °C))
开关频率DC [Hz]
< 170
模拟输出数量
1
模拟电流输出 [mA]
4...20; (0 bar = 4 mA; 10 bar = 20 mA)
负载*值 [Ω]
500
模拟电压输出 [V]
0...10; (0 bar = 0 V; 10 bar = 10 V)
负载电阻*小值 [Ω]
2000
短路保护
有
短路保护类型
脉冲
过载保护
有
测量/设定范围
测量范围
-1...10 bar
-14.5...145 psi
-0.1...1 MPa
Factory setting / CMPT = 2
开关点, SP
-0.9...10 bar
-13.5...145 psi
-0.09...1 MPa
复原点, rP
-0.95...9.95 bar
-14...144.5 psi
-0.095...0.995 MPa
SP与rP间的*小距离
0.5 bar
1 psi
0.005 MPa
设定步距
0.05 bar
0.5 psi
0.005 MPa
Status_B High Resolution / CMPT = 3
开关点, SP
-0.92...10 bar
-13.3...145 psi
-0.092...1 MPa
复原点, rP
-0.97...9.95 bar
-14...144.3 psi
-0.097...0.995 MPa
SP与rP间的*小距离
0.5 bar
0.8 psi
0.005 MPa
设定步距
0.01 bar
0.1 psi
0.001 MPa
精度/偏差
开关点精度 [测量范围值的%]
< ± 0,5
重复精度 [测量范围值的%]
< ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]
< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)
滞后偏差 [测量范围值的%]
< ± 0,25
长时间稳定性 [测量范围值的%]
< ± 0,05; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K]
< ± 0,2; (-25...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]
< ± 0,2; (-25...80 °C)
反应时间
反应时间 [ms]
< 3
可编程的延迟时间dS, dr [s]
0...50
阻尼过程值dAP [s]
0...4
用于模拟量输出的阻尼 (dAA) [s]
0...4
模拟输出响应时间*值 [ms]
3
