一、概述
符合标准：按照GB9706.1-2020中13.2.13过载测试要求主要对电热元件ME设备、有电动机的ME设备和额定非连续运行的ME设备的过载性能测试，用来验证ME设备电热元件和或电机过载产生的过热是否进行有效的防护。
■ 二、参数要求
1技术要求：
2 控制方式：PLC控制,触摸屏显示操作；
3 测试工位：1工位；
4 框架结构：采用铝合金为骨架，304不锈钢板密封，测试台连接部分均采用绝缘材料；
5. 试验电源3路：
6. 直流电源：电压0-300V可调,功率3KVA；
7.单相交流调压器：电压0-300V可调,功率3KVA；
8三相交流调压器:电压0-440V，功率3KVA；
9试验电机负载：3KW磁粉制动器，制动功率连续可调
10温度采样：温度模块4路，K型热电偶，温度范围：0-400℃
11显示方式：7寸真彩触摸屏；
12测试时间：0-9999min可设置；
13报警方式：测试异常蜂鸣式报警；

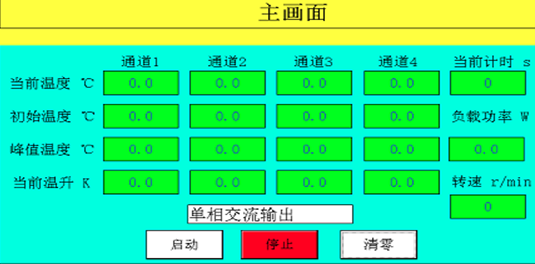

电压调节时点击打开调压在下图旋钮调节电压调节，然后点击
（电压调节左边为三相电压调节处，右边为单相电压调节处
2、过载测试时点击温度曲线点
