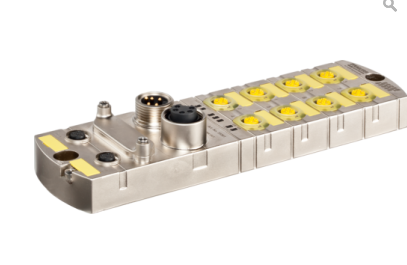

55557 穆尔MURR控制器模块
描述
安全输入/输出可达到 4/PLe (EN ISO 13849-1), SIL 3 (IEC 61508), SILCL 3 (IEC 62061)
FDI8/4 DO4 (IRT)
Ethernet 10/100 Mbit/s; M12, D-编码
7/8", 5芯, 2× * 9 A
M12, 5芯, A-coded
技术数据
技术数据 | 安全特性
DCavg（EN ISO 13849-1）98%
使用寿命20个
类型（EN ISO 13849-1）4
PFHd（IEC 61508）16,53 E-10/h
性能等级（EN ISO 13849-1）e
SIL（IEC 61508）3
SIL CL（IEC 62061）3
电气数据 | 供电
标准工作电压EN 61131-2
工作电压 UA-DC 24伏
每个引脚的*工作电流 使用引脚 1.和引脚 5.使用引脚 1.或引脚 5，0.2 A，0.7 A
*电流 UA 9 A
*电流 美国9 A
电气数据 | 输入
F输入端工作电压24伏
类型安全输入电子传感器或机械式开关
电气数据 | 输出
每个引脚（安全）的*输出端电流2个
技术参数 | 工业通讯
支持的协议PROFINET
工业通讯 | PROFINET
*活动连接数量（IO控制器）2.
IRT(网络通信） 有
物料需求计划客户 有
PROFINET寻址DCP
PROFINET合规等级C
PROFINET规格V2.2
共享设备/输入 有
诊断
执行器报警 每条通道通过发光二极管和总线
诊断在电压下，无电压
通过总线诊断 每模块和通道
通过发光二极管诊断 每模块和通道
断线检测 有
短路连接诊断 有
发光二极管指示 以太网连接/数据传输
交叉回路检测 传感器/执行器
过载诊断 有
设备保护 | 电动
防护类型（EN IEC 60529）IP67
短路保护 有
过载保护 有
机械数据 | 安装日期
适用于安装类型2-孔 螺钉固定
高度44毫米
宽度63毫米
深度225毫米
环境特性 | 气候
*小工作温度-20°C
*工作温度55°C
*小仓储温度-40°C
*仓储温度70°C
接线参数
连接类型
连接类型 1 0-3
连接类型 2 4-7
连接类型 3电源输入
连接类型 4断电
连接类型 5 XF2
连接类型 1.
家庭建筑形式M12
