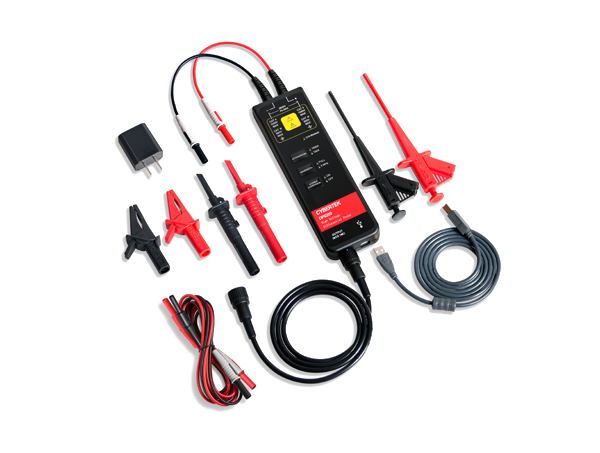

高带宽差分探头DP6350B

一、概 述

      DP6000B系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽高达300MHz，满足了大部分测试系统的需要；丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求；用户可进入测试模式，调整偏置电压，探头长期使用后若出现失调现象，用户可进入该模式，调整偏置，实现归零；电子轻触式按键，使得使用寿命更长；具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰；带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计；USB供电接口，使用更加方便灵活；探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为1MΩ；当选择50Ω时，衰减倍数会多衰减一倍）测量被测电路波形；自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

二、应用

1、浮地电压测量

2、变频器

3、开关电源设计

4、焊接、电镀电源

5、感应加热、电磁炉

6、电机驱动设计

7、电子镇流器设计

8、CRT显示器设计

9、逆变、UPS电源

10、变频家电

11、电源转换等相关设计

12、电工实验

13、低压电器试验

14、电力电子和电力传动实验等

三、简要说明：

型号	输入差动电压	带宽	衰减比
DP6070B	700V	300MHz	20X/200X
DP6150B	1500V	300MHz	50X/5000X
DP6350B	3500V	300MHz	100X/1000X
DP6700B	7000V	300MHz	200X/2000X

四、电气规格：

型号		DP6070B		DP6150B		DP6350B		DP6700B
带宽(-3dB)		300MHz
上升时间		≤1.16ns
精度		±2%
量程选择 (衰减比)		20X/200X		50X/500X		100X/1000X		200X/2000X
差分测量电压 (DC + Peak AC)		20X	±70V	50X	±150V	100X	±350V	200X	±700V
		200X	±700V	500X	±1500V	1000X	±3500V	2000X	±7000V
共模电压 (DC + Peak AC)		±700V		±1500V		±3500V		±7000V
输入对地电压（Vrms）		450V CATII 600V CATI		600V CATIII 1000V CATII		600V CATIII 1000V CATII		1000V CATIII 2300V CATI
输入阻抗	单端对地	2.5MΩ		5MΩ		5MΩ		20MΩ
	两输入端	5MΩ		10MΩ		10MΩ		40MΩ
输入电容	单端对地	＜4pF		＜4pF		＜4pF		＜5pF
	两输入端	＜2pF		＜2pF		＜2pF		＜2.5pF
CMRR	DC	＞80dB		＞80dB		＞80dB		＞80dB
	100kHz	＞60dB		＞60dB		＞60dB		＞60dB
	1MHz	＞50dB		＞50dB		＞50dB		＞50dB
噪声(Vrms)		20X	＜90mV	50X	＜115mV	100X	＜350mV	200X	＜550mV
		200X	＜120mV	500X	＜180mV	1000X	＜550mV	2000X	＜1V
过载指示电压阀值		20X	≥70V	50X	≥150V	100X	≥350V	200X	≥700V
		200X	≥700V	500X	≥1500V	1000X	≥3500V	2000X	≥7000V
延时时间	探头主机	6ns
	BNC 线 (1m)	5ns
带宽限制(5MHz)		≥-3dB@5MHz
过载指示灯(红灯)		有
过载报警声		有(可选择关闭)
自动保存功能		有
偏置可调功能		有（进入测试模式下调整）
终端负载要求		≥100kΩ
电源		USB 5V/2A 适配器
安全符合标准		EN61010-1: 2010
EMC 符合标准		EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013
