倍加福P+F传感器模块VBA-4E3A-G4-ZE/E2原理
产品简介：
德国倍加福P+F AS-Interface 传感器/执行器模块 VBA-4E3A-G4-ZE/E2
-防护等级 IP65
-A/B 从属设备，可扩展编址，多可达 62 个从属设备
-扁平或圆形缆线连接（通过标准化的 EEMS 基座，不包含在交货范围内）
-缆线穿刺法（用于扁平缆线）
-用于 2 线和 3 线传感器的输入
-由外部辅助电源为输出供电
-由模块为输入供电
-总线、外部辅助电源、输入和输出的功能显示
-传感器电源过载的 LED 指示灯
产品阐述
G4 模块 IP65
4 路输入 (PNP) 和 3 路电子输出
通用规格
从属设备类型 A/B 从属设备
AS-Interface 规格 V3.0
要求的主设备规格 ≥ V2.1
UL 文件编号 E223772
指示灯/操作方法
电源/故障 LED 双 LED（绿色/红色）
绿色：AS-Interface 电压
红色：通信错误或地址为 0

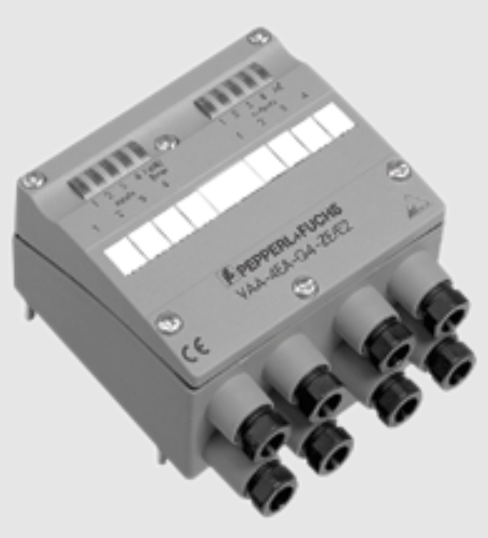

产品图片：
绿色/红色闪烁：传感器电源或输出过载
电压 21 ... 31 V
电流负载容量 ≤ 180 mA (TB ≤ 40 °C)，
0（无衰减） ≤ 3 mA
1（衰减） ≥ 5 mA
输出
编号/类型 3 路电子输出，PNP，过载和短路保护
电源 由外部辅助电源 UAUX 供电
电压 ≥ (UAUX - 0.5 V)
电流 计 4 A
输出 1、输出 2：每路输出 2 A
输出 3：1.5 A
机械规格：
材料
外壳 PA 6 GF30
质量 350 g
拧紧扭矩，外壳螺丝 0,8 Nm
尺寸
高度 71 mm
宽度 90 mm
长度 102 mm
安装 DIN 导轨或螺钉安装
