便携式电测十字板剪切仪是结合外十字板剪切仪的特点开发的- -种简便实用的岩土原位测试仪器，大测试深度达3m,适用于现场或室内测定浅表层原状土和重塑土的剪切强度。与手感鉴别或微型十字板相比，便携式电测十字板具有扰动小、精度高、易携带等点。

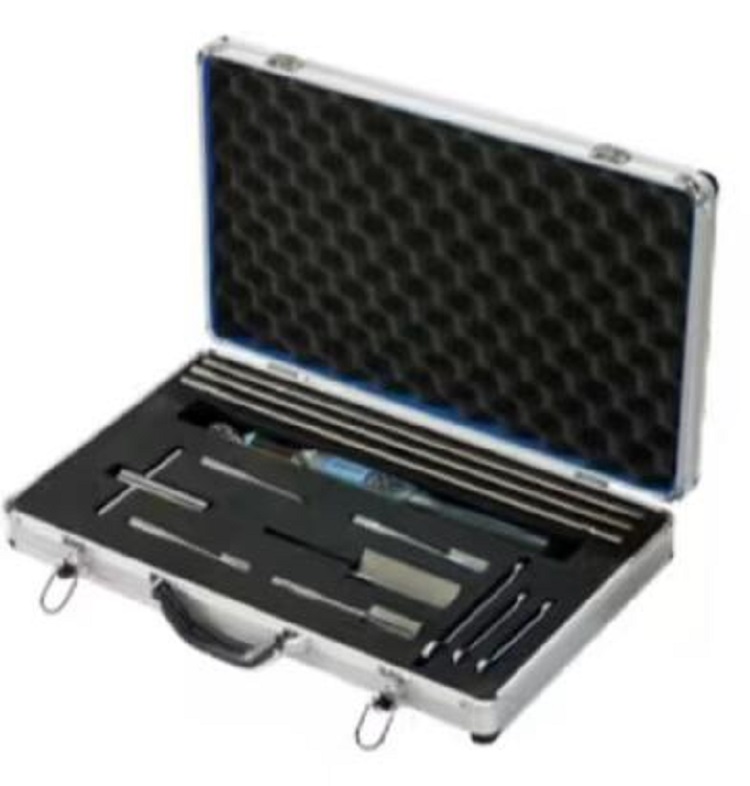

整套仪器由1个数显式扭力计、4支十字板头(A、B. C. D) .1支板头杆、6根延长杆(500mm/根)和1个扭转接头组成，剪切强度测试范围0~260kPa.
性能指标
板头型号
板头尺寸
剪切强度
PBE-A
H32 x D16mm
260kPa
PBE-B
H40 x D20mm
136kPa
PBE-C .
H50.8 x D25.4mm
66kPa
PBE-D
H101.6 x D50.8mm
8kPa
工作方式
手动
扭矩范围
0-4N+m
测量精度
于2%
角度范围
360"
数据采集
电测/数显
外观尺寸
L540 x W350 x H90mm
重量
的6.5kg
