1概述

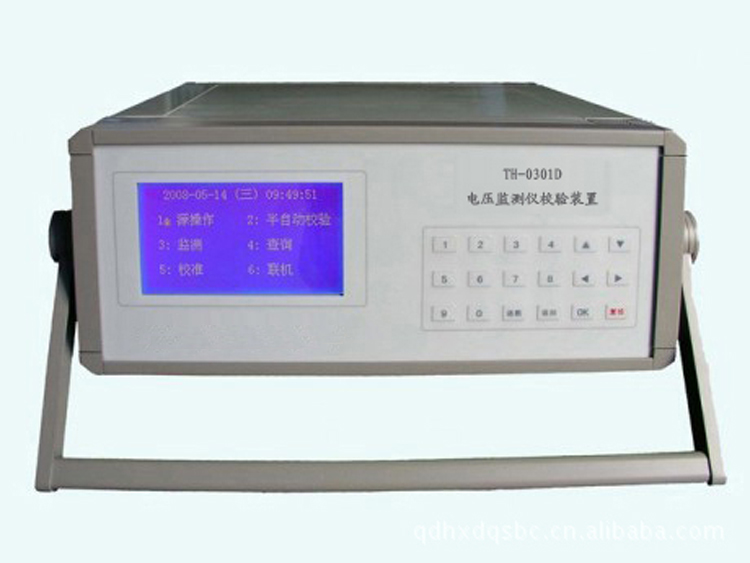

TH-0301D电压监测仪装置是参照电力行业标准DL500－92《电压监测仪定货条件》有关精度测试的要求而设计的表源一体化装置。装置中表的用的是数字信号处理器（DSP）和16位高速模数转换器组成的0.05级工频交流数据采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。
装置具有精度高、工作稳定、操作全智能化且方便灵活、体积小、重量轻等特点。
2主要功能及特点
2．1可用于现场统计式监测仪和记录式监测仪的电压值基本、整定值基本、综合测量、电压监测时间、电压上间、电压下间、灵敏度测试、谐波影响试验等。
2．2可现场测量交流电压和电压中的谐波含量以及谐波畸变率，可做一只高精度为0.05级的含谐波分析功能的数字电压表。
2．3可生成具有多次谐波的畸变波，谐波次数、幅度以及谐波对基波的相位均可程控。谐波次数高达2～32次，为。
2．4设置有80%、、120%等常用点快捷键，可单键一步到位输出设置量，减化了操作步骤，操作十分简捷。
2．5输出容量为30VA,可同时检测10只电压监测仪，具有很强的负载能力。
2．6可直接显示电压互感器的一次系统电压值。
2．7电压功放的工作频带为40HZ～1kHZ，有良好的线性，为恒压源，输出电压稳定度为当前，可达0.005%/1min,且重量轻，适合于现场校验使用。
2．8装置准确度实行软件校准，无须开盖调节，所有校准点在一个界面操作，5分钟内即可完成所有点的校验。
2．9设有RS-232接口。通过上位机软件（选件），由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。
2．10设有大容量的非易失性存贮器，可存贮248只被检电压监测仪的检测原始数据，可在装置本体查阅，也可上传置PC机，由PC机实现证书、原始记录的查询、增删、打印等管理功能。
3主要指标
3．1 工频交流电压输出：
3．1．1 量程 57.7V，100V，220V，380V 输出容量 30VA；
3．1．2 调节范围0～130% 调节细度1×10－4；
3．1．3 测量准确度 0.05% FS；
3．1．4 频 率 调节范围45～65HZ，调节细度0.001HZ，调定值准确度5×10－5；
3．1．5 波形失真度（输出正弦波时） ≤0.3%；
3．1．6 输出稳定度 ≤0.005% FS/1m；
3．1．7 谐波2～32次，幅度0～30%，各次谐波相位细度0.010·N（N为谐波次数）；
3．2 工频交流电压测量：
3．2．1 量程 57.7V，100V，220V，380V，自动切换；
3．2．2 准确度 0.05% FS；
3．2．3 谐波及失真度测量谐波次数 52次，
谐波 ±10%RD±0.05%（RD为谐波含量读数），
失真度 ±10%RD±0.05%（RD为失真度含量读数）；
3．3 时间间隔精度0.02秒/24小时；
3．4 工作电源 单相220V±10%， 50HZ±5%；
3．5 使用环境 温度400C至-200C， 相对湿度≤85%RH；
3．6 体积重量 345×335×133mm3， 8kg
