简介SMC电磁阀SY5320-5DZD-01结构方式
产品简介：
日本SMC SY3000·5000·7000·9000 系列 5通电磁阀 直接配管型 单体
型号：SY5320-5DZD-01
3通阀和5通阀可混合安装
消耗功率: 0.1 W (带节电回路)
集装式可选项众多，例如：铝阀体，DIN导轨，组合式集装式
集装式型号: SS5Y3，SS5Y5，SS5Y7，SS5Y9
字段描述 字段取值 取值描述
系列 5 SY5000
机能 3 3位中封式
线圈规格 - 标准
额定电压 5 DC24V
导线引出方式 D DIN型插座式
LED及过电压保护回路 Z 带指示灯·过电压保护回路
手动操作 D 压下回转锁定式(旋具操作型)
A·B接管口径 01 1/8
螺纹的种类 - Rc
托架 - 无
订制规格 - 标准
CE对应 - -

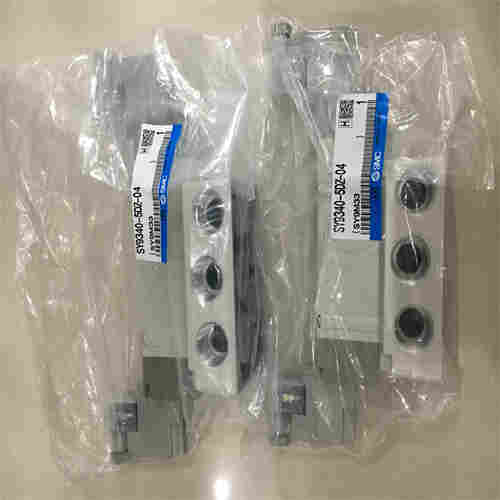

产品图片：
其他特性：
阀体形式 非插入式
配管种类 直接配管型
密封方式 弹性密封
先导方式 内部先导式
P,R通口接管口径 1/8
背压防止阀 无背压防止阀
消声器 无消声器
保护构造 IP65
高使用压力 0.7 MPa
低使用压力 0.2 MPa
大动作频率 3 Hz
响应时间 38 ms
消耗功率 0.45 W
环境温度及使用流体温度 -10～50℃
C值(P→A/B) 直接配管型 1.7 dm³/(s·bar)
b值(P→A/B) 直接配管型 0.43
Cv值(P→A/B) 直接配管型 0.45
C值(A/B→E) 直接配管型 1.8 dm³/(s·bar)
b值(A/B→E) 直接配管型 0.35
Cv值(A/B→E) 直接配管型 0.46
