倍加福P+F光电传感器GL5-Y/28a/115槽型安装快速
产品简介：
德国倍加福P+F槽型光电传感器GL5-Y/28a/115
-微型设计
-为检测小尺寸零件进行了优化
-高开关频率
-简单且快速的安装
-清晰可见的 LED 功能显示
产品阐述
微型槽型光电传感器，适用于检测小尺寸零件，Y 形设计，叉宽 5 mm，红外光，NPN 输出，固定缆线
通用规格
光源 红外发光二极管
光源类型 红外连续光 ， 940 nm
目标尺寸 0.8 x 1.8 mm
槽宽 5 mm
槽深 8,5 mm
环境光限制 1000 Lux
环境条件
环境温度 -25 ... 55 °C (-13 ... 131 °F)
存储温度 -30 ... 80 °C (-22 ... 176 °F)
污染程度 2
机械规格：
防护等级 IP50
连接 2 m 电缆 ， 4 x 0,08 mm2 ， PVC
材料
外壳 PBT
质量 25 g
紧固螺丝的紧固扭矩 0,6 Nm

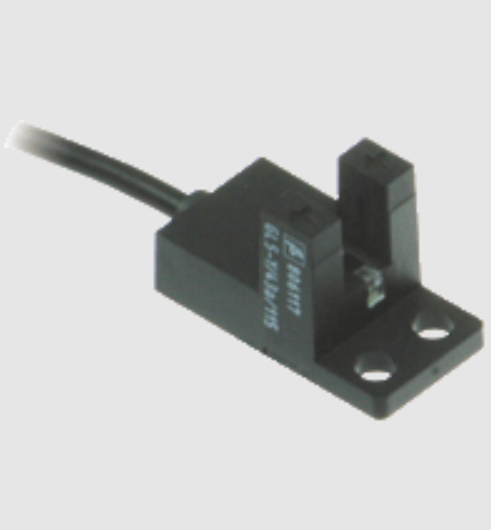

产品图片：
尺寸
高度 13,4 mm
宽度 25,5 mm
长度 15,5 mm
电缆长度 2 m
指示灯/操作方法
功能指示灯 红色 LED 接收到光束时亮起
电气技术规格：
工作电压 5 ... 24 V DC ， 2 级
空载电流 大 20 mA
可用前的时间延迟 < 2 ms
输出
开关类型 亮通/暗通
信号输出 2 路 NPN 互补 ， 过电压保护
开关电压 大 30 V DC
开关电流 大 50 mA ， 阻抗负载
电压降 大 0,2 V 当 10 mA 大 0,6 V 当 50 mA
开关频率 大 5 kHz
响应时间 40 µs 光束未中断
80 µs 光束中断
重复精度 0,03 mm
