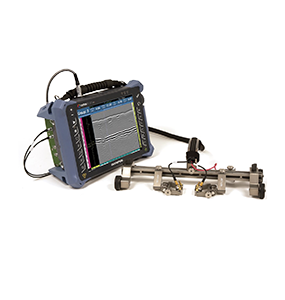

仪景通触摸屏相控阵探伤仪OmniScan SX产品介绍

Olympus不无自豪地为广大用户推出了研制的OmniScan® SX，这是一款积累了20多年探索相控阵技术的经验，体现了OmniScan精华的探伤仪。为了更加方便地使用仪器，OmniScan SX在其8.4英寸触摸屏上使用了合理简化的软件界面。OmniScan SX是一款单组无模块仪器，针对检测要求较低的应用，这款仪器操作十分方便，高。
OmniScan SX触摸屏配有全屏模式选项，更为清晰，用户仅需在触摸屏上进行简单操作，便可访问许多菜单功能。直观的界面使用户可以流畅地进行菜单选择，缩放，闸门调节，光标移动以及文本和数字的输入。以上这些特性，加上其它附加的集能，包括浅显易懂的设置和校准向导，迅捷的S扫描和A扫描显示更新率，和快速的脉冲重复频率（PRF），使OmniScan SX成为一款高效的检测工具。
OmniScan SX能与Olympus数量庞大的扫查器、探头和附件产品，及其专门的配备软件NDT SetupBuilder和OmniPC完全兼容。硬件和软件产品的完整结合，使检测流程从设计、设置到采集、分析变得精简有效。

新添功能如下：
·导出C扫描
·带有组融合功能的端视图
·交错功能
·分析模式下的衰减增益
·导出C扫描
·滚动布局，方便了判读过程
·提供更多交互式菜单，提高了访问能力
·得到了优化的主菜单和向导
·机载复合扇扫功能
·用于纵向焊缝检测的曲面几何形状声线跟踪

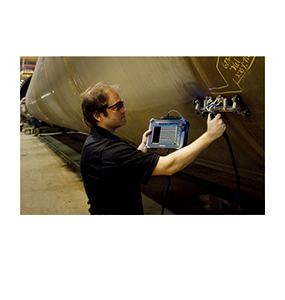

相控阵焊缝检测
OmniScan PA是Olympus公司为石油和天然气工业开发的手动和半自动相控阵焊缝检测解决方案的核心。这些系统不仅可用于符合ASME、API及其它规范标准的检测，而且还具有高速探测、便于缺陷指示判读的特性。

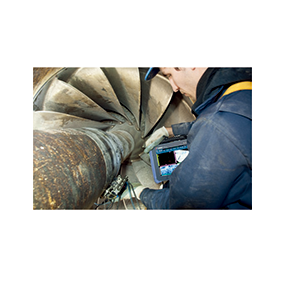

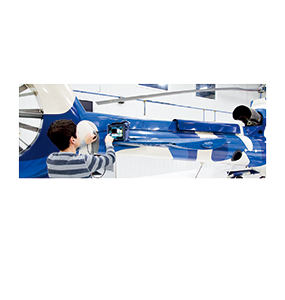

腐蚀成像和复合材料检测
随着OmniScan SX的出现，零度检测变得更为简便易行。在腐蚀或复合材料的检测应用中，Olympus可提供探测材料中异常现象或壁厚损失的经过实地验证的解决方案。

TOFD焊缝检测
在主要探测焊缝缺陷的应用中，TOFD是一种简便易行、效率极高的检测方法。这种方法不仅可以快速定量在焊缝体积中发现的缺陷（焊缝通常是制造缺陷高发的地带），且其极高。

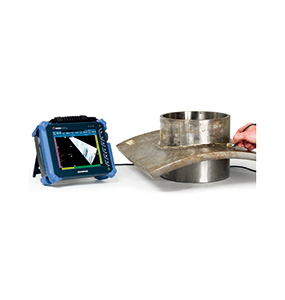

组件检测
组件检测利用超声技术，可以探测到裂缝、壁厚减薄以及其它各种缺陷。OmniScan SX既可以使用角度声束，也可以使用线性零度声束，因此成为完成这类单组检测应用的一个极高的解决方案。

技术参数

外壳外型尺寸
（W x H x D） 267mm×208mm×94mm (10.5in.×8.2in.×3.7in.)

重量 3.4 kg（7.5 lb），含电池

数据存储存储装置 SDHC卡，或大多数标准USB存储设备*

数据文件容量 300 MB

I/O端口 USB端口 2个符合USB 2.0技术规格的USB端口

音频报警有

视频输出视频输出（SVGA）

I/O线编码器双轴编码器线（正交、向上、向下或时钟/方向）

数字输入 4个数字TTL输入，5 V

数字输出 3个数字TTL输出，5 V；每个输出电流为15 mA

采集开关有，通过对一个数字输入进行配置的方式实现

电源输出线 5 V，500 mA电源输出线（带短路保护）

步速输入 5 V TTL步速输入

显示显示屏尺寸 21.3 cm（8.4 in.）（对角线）

分辨率 800像素 x  600像素

亮度 600 cd/m²

观察角度水平： –80° ～ 80° 垂直： –60° ～ 80°

颜色数量 1千6百万

类型薄膜晶体管液晶显示屏（TFT LCD）

电源电池类型智能锂离子电池

电池数量 1节

电池供电时间正常操作条件下，至少6小时

环境技术规格工作温度范围 -10 °c ～ 45 °C（14 ºF ～ 113 ºF）

存放温度范围 –20 °C ～ 60 °C（–4 ºF ～ 140 ºF），含电池
–20 °C ～ 70 °C（–4 ºF ～ 158 ºF），不含电池

相对湿度 45 °C无冷凝的条件下，相对湿度为70 %

侵入保护评级设计符合IP66评级

防撞击评级通过MIL-STD-810G 516.6的坠落测试

超声技术规格
（适用于OMNISX-1664PR）接口 1个相控阵接口： Olympus PA接口
2个UT接口： LEMO 00

聚焦法则数量 256个

探头识别自动探头识别

脉冲发生器/接收器孔径 16个晶片

晶片数量 64个晶片

电压 PA通道：40 V、80 V、115 V
UT通道：95 V、175 V、340 V

脉冲宽度 PA通道：30 ns ～ 500 ns范围内可调，分辨率为2.5 ns
UT通道：30 ns ～ 1000 ns范围内可调，分辨率为2.5 ns

脉冲形状 PA通道：负方波
UT通道：负方波

输出阻抗 PA通道：35Ω（脉冲回波模式），30Ω（一发一收模式）
UT通道：小于30Ω

增益 PA通道：0 dB～80 dB，输入信号为550 mVp-p（满屏高）
UT通道：0 dB～120 dB，输入信号为34.5 Vp-p（满屏高）

输入阻抗 PA通道：60Ω（脉冲回波模式），150Ω（一发一收模式）
UT通道：60Ω（脉冲回波模式），50Ω（发送接收模式）

系统带宽 PA通道：0.6 MHz～18 MHz（–3 dB）
UT通道：0.25 MHz～28 MHz（–3 dB）

声束形成扫查类型扇形或线性

组数量 1个

数字化频率 PA通道：100 MHz
UT通道：100 MHz

脉冲速率高达6 kHz（C扫描）

数据点数多8192个

实时平均 PA通道：2、4、8、16
UT通道：2、4、8、16、32、64

检波射频、全波、正半波和负半波

滤波 PA通道：3个低通、3个带通、5个高通滤波器
UT通道：3个低通、6个带通、3个高通滤波器（TOFD配置下为8个低通滤波器）

视频滤波平滑（根据探头频率范围调节）

数据显示 A扫描刷新率 A扫描：60 Hz；S扫描：60 Hz

数据同步根据内部时钟 1 Hz～6 kHz

根据编码器双轴：1步～65536步

可编程的时间校正增益（TCG）点数 16个：每个聚焦法则有一条TCG（时间校正增益）曲线

*斜率 40 dB/10 ns

报警报警数量 3个

条件闸门的任意逻辑组合

标准配置

OmniScan SX 探伤仪

充电电池1块（装在主机内）

适配器1个

电源线1个

用户手册1份

出厂证书1份

仪器箱1个

产品型号

OmniSX-PA1664PR 相控阵探伤仪

OmniSX-UT TOFD探伤仪

保护面探头

外壳	外型尺寸（W x H x D）	267mm×208mm×94mm (10.5in.×8.2in.×3.7in.)
重量	3.4 kg（7.5 lb），含电池
数据存储	存储装置	SDHC卡，或大多数标准USB存储设备*
数据文件容量	300 MB
I/O端口	USB端口	2个符合USB 2.0技术规格的USB端口
音频报警	有
视频输出	视频输出（SVGA）
I/O线	编码器	双轴编码器线（正交、向上、向下或时钟/方向）
数字输入	4个数字TTL输入，5 V
数字输出	3个数字TTL输出，5 V；每个输出*电流为15 mA
采集开关	有，通过对一个数字输入进行配置的方式实现
电源输出线	5 V，500 mA电源输出线（带短路保护）
步速输入	5 V TTL步速输入
显示	显示屏尺寸	21.3 cm（8.4 in.）（对角线）
分辨率	800像素 x  600像素
亮度	600 cd/m²
观察角度	水平： –80° ～ 80° 垂直： –60° ～ 80°
颜色数量	1千6百万
类型	薄膜晶体管液晶显示屏（TFT LCD）
电源	电池类型	智能锂离子电池
电池数量	1节
电池供电时间	正常操作条件下，至少6小时
环境技术规格	工作温度范围	-10 °c ～ 45 °C（14 ºF ～ 113 ºF）
存放温度范围	–20 °C ～ 60 °C（–4 ºF ～ 140 ºF），含电池 –20 °C ～ 70 °C（–4 ºF ～ 158 ºF），不含电池
相对湿度	45 °C无冷凝的条件下，*相对湿度为70 %
侵入保护评级	设计符合IP66评级
防撞击评级	通过MIL-STD-810G 516.6的坠落测试
超声技术规格（适用于OMNISX-1664PR）	接口	1个相控阵接口： Olympus PA接口 2个UT接口： LEMO 00
聚焦法则数量	256个
探头识别	自动探头识别
脉冲发生器/接收器	孔径	16个晶片
晶片数量	64个晶片
电压	PA通道：40 V、80 V、115 V UT通道：95 V、175 V、340 V
脉冲宽度	PA通道：30 ns ～ 500 ns范围内可调，分辨率为2.5 ns UT通道：30 ns ～ 1000 ns范围内可调，分辨率为2.5 ns
脉冲形状	PA通道：负方波 UT通道：负方波
输出阻抗	PA通道：35Ω（脉冲回波模式），30Ω（一发一收模式） UT通道：小于30Ω
增益	PA通道：0 dB～80 dB，输入信号为550 mVp-p（满屏高） UT通道：0 dB～120 dB，输入信号为34.5 Vp-p（满屏高）
输入阻抗	PA通道：60Ω（脉冲回波模式），150Ω（一发一收模式） UT通道：60Ω（脉冲回波模式），50Ω（发送接收模式）
系统带宽	PA通道：0.6 MHz～18 MHz（–3 dB） UT通道：0.25 MHz～28 MHz（–3 dB）
声束形成	扫查类型	扇形或线性
组数量	1个
数字化频率	PA通道：100 MHz UT通道：100 MHz
*脉冲速率	高达6 kHz（C扫描）
数据点数	*多8192个
实时平均	PA通道：2、4、8、16 UT通道：2、4、8、16、32、64
检波	射频、全波、正半波和负半波
滤波	PA通道：3个低通、3个带通、5个高通滤波器 UT通道：3个低通、6个带通、3个高通滤波器（TOFD配置下为8个低通滤波器）
视频滤波	平滑（根据探头频率范围调节）
数据显示	A扫描刷新率	A扫描：60 Hz；S扫描：60 Hz
数据同步	根据内部时钟	1 Hz～6 kHz
根据编码器	双轴：1步～65536步
可编程的时间校正增益（TCG）	点数	16个：每个聚焦法则有一条TCG（时间校正增益）曲线
*斜率	40 dB/10 ns
报警	报警数量	3个
条件	闸门的任意逻辑组合

PF2R-10（左图）；PF4R-24（右图）

频率 MHz	标称晶片尺寸（毫米）	探头工件编号	近场（毫米）	典型带宽 (%)	连接器	连接器位置	略图#
1	24	PF1R-24	23	45	LEMO 1	直角型	12
1	24	PF1S-24	23	45	LEMO 1	平直型	11
2	10	PF2R-10	7.2	45	LEMO 00	直角型	13
	24	PF2R-24	45	45	LEMO 1	直角型	12
	24	PF2S-24	45	45	LEMO 1	平直型	11
4	10	PF4R-10	15.6	35	LEMO 00	直角型	13
	24	PF4R-24	91	30	LEMO 1	直角型	12
	24	PF4S-24	91	30	LEMO 1	平直型	11

所有保护面探头都提供DGS图形。

探伤仪EPOCH650说明书

Atlast探头，32毫米

探伤仪EPOCH650说明书

保护膜配件

PM-24-12（左图）；MRN-24（右图）

说明	所适用的标称晶片尺寸	工件编号
	（毫米）
一套含12个膜	10	PM-10-12
一套含12个膜	24	PM-24-12
固定环	10	MRN-10
固定环	24	MRN-24

双晶探头

频率 MHz	标称晶片尺寸（毫米）	探头工件编号	焦点钢中（毫米）	典型带宽 (%)	连接器	连接器位置	略图#
2	7 × 18	DL2R-7X18	15	50	LEMO 00（2）	直角型	2
	7 × 18	DL2R-7X18-0	30	50	LEMO 00（2）	直角型	2
	11	DL2R-11	8	48	LEMO 00（2）	直角型	1
4	3.5 × 10	DL4R-3.5X10	10	45	LEMO 00（2）	直角型	1
	6 × 20	DL4R-6X20	12	48	LEMO 00（2）	直角型	2
	6 × 20	DL4R-6X20-0	25	48	LEMO 00（2）	直角型	2

探伤仪EPOCH650说明书

DL2R-7X18（左图）；DL4R-3.5X10（右图）

所有双晶探头都提供DGS图形。

探伤仪EPOCH650说明书

整合角度声束探头

频率 MHz	标称晶片尺寸（毫米）	角度 (°)	钢中近场（毫米）	探头工件编号	典型带宽	连接器 (%)	连接器位置	略图#
1	20 × 22	45	45	AM1R-20X22-45	55	LEMO 01	直角型	9
	20 × 22	60	45	AM1R-20X22-60	55	LEMO 01	直角型	9
	20 × 22	70	45	AM1R-20X22-70	55	LEMO 01	直角型	9
2	8 × 9	45	15	AM2R-8X9-45	40	LEMO 00	直角型	6
	8 × 9	45	15	AM2S-8X9-45	40	LEMO 00	平直型	7
	8 × 9	60	15	AM2R-8X9-60	40	LEMO 00	直角型	6
	8 × 9	60	15	AM2S-8X9-60	40	LEMO 00	平直型	7
	8 × 9	70	15	AM2R-8X9-70	40	LEMO 00	直角型	6
	8 × 9	70	15	AM2S-8X9-70	40	LEMO 00	平直型	7
	14 × 14	45	39	AM2R-14X14-45	45	LEMO 00	直角型	8
	14 × 14	60	39	AM2R-14X14-60	45	LEMO 00	直角型	8
	14 × 14	70	39	AM2R-14X14-70	45	LEMO 00	直角型	8
	20 × 22	38	90	AM2R-20X22-38	40	LEMO 01	直角型	9
	20 × 22	45	90	AM2R-20X22-45	40	LEMO 01	直角型	9
	20 × 22	60	90	AM2R-20X22-60	40	LEMO 01	直角型	9
	20 × 22	70	90	AM2R-20X22-70	40	LEMO 01	直角型	9
4	8 × 9	38	30	AM4R-8X9-38	40	LEMO 00	直角型	6
	8 × 9	45	30	AM4R-8X9-45	40	LEMO 00	直角型	6
	8 × 9	45	30	AM4S-8X9-45	40	LEMO 00	平直型	7
	8 × 9	60	30	AM4R-8X9-60	40	LEMO 00	直角型	6
	8 × 9	60	30	AM4S-8X9-60	40	LEMO 00	平直型	7
	8 × 9	70	30	AM4R-8X9-70	40	LEMO 00	直角型	6
	8 × 9	70	30	AM4S-8X9-70	40	LEMO 00	平直型	7
	20 × 22	45	180	AM4R-20X22-45	40	LEMO 01	直角型	9
	20 × 22	60	180	AM4R-20X22-60	40	LEMO 01	直角型	9
	20 × 22	70	180	AM4R-20X22-70	40	LEMO 01	直角型	9
5	14 × 14	45	88	AM5R-14X14-45	40	LEMO 00	直角型	7
	14 × 14	60	88	AM5R-14X14-60	40	LEMO 00	直角型	7
	14 × 14	70	88	AM5R-14X14-70	40	LEMO 00	直角型	7
6	3 × 4	45	不适用	AM6S-3X4-45	38	Microdot	平直型	10
	3 × 4	60	不适用	AM6S-3X4-60	38	Microdot	平直型	10
	3 × 4	70	不适用	AM6S-3X4-70	38	Microdot	平直型	10

除AM6S-3X4-45、AM6S-3X4-60和AM6S-3X4-45之外的所有整合角度声束探头都提供DGS图形。

探伤仪EPOCH650说明书

接触式探头

频率 MHz	标称晶片尺寸（毫米）	探头工件编号	近场（毫米）	典型带宽（%）	连接器	连接器位置	略图#
2	10	CN2R-10	7.2	85	LEMO 00	直角型	3
2	24	CN2R-24	45	85	LEMO 00	直角型	4
4	10	CN4R-10	15.6	85	LEMO 00	直角型	3
4	24	CN4R-24	91	85	LEMO 00	直角型	4
5	5	CN5R-5	5	60	Microdot	直角型	5
10	5	CN10R-5	10	60	Microdot	直角型	5

探伤仪EPOCH650说明书

CN2R-24

接触式探头目前不提供DGS图形。

探伤仪EPOCH650说明书
