库号：D380791

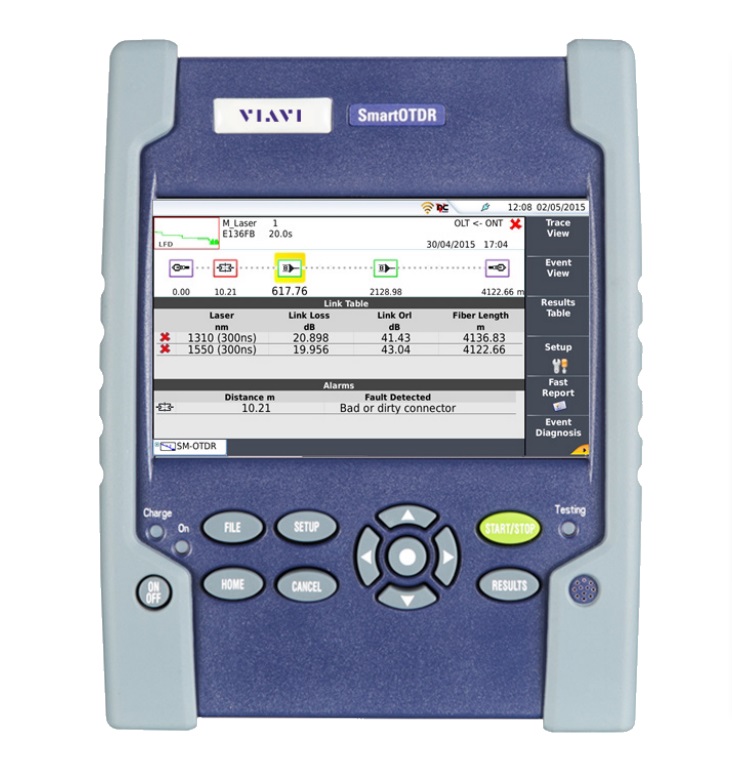

VIAVI SmartOTDR 手持式光纤测试仪
订货号：E138FA65-PC/-APC
适用于任何级别人员的经济实用、易于使用的手持式测试仪
轻巧紧凑的 SmartOTDR 拥有量身定制的 OTDR 接口，
并能实现任何人员都能理解的自动分析，可加快
并化城域网和接入网的现场测试。
点
y 将所有基本光纤测试集成到一台搭配可视故障
定位仪 (VFL)、光功率计 (OPM) 和 P5000i 显
微镜选件的手持式设备中
y 可借助智能链路映射 (SLM) 结果视图简化
OTDR 分析
y 可在现场轻松实现升级
y 可自动完成测试，并生成客观的通过/失败结果
y 借助强大的网络连接选件，无论您在何处工
作，都能提高工作效率
特性
y 拥有 1310/1550 纳米和在线 1625 或 1650
纳米的单波长/双波长/三波长版本
y 轻巧紧凑的免提设计，搭载 5 英寸高室外可视
度触摸屏
y 集成连续波长光源
y 经过 PON 化，可借助 FTTH-SLM 通过
1x128 分路器进行测试
y 内置 PON/XG-PON 功率计
（8 纳米）
y 借助通过/失败分析软件，实现自动光纤检查和
宏弯检测
y 通过 USB、蓝牙®/WiFi 选件实现 3G/4G 连接
y 3 年保修
y 电池续航时间长达一整天
规格（25℃ 时的典型值）
常规
显示屏
5 英寸电容彩色触摸屏（12.5 厘米）
显示分辨率
800 x 480 W VGA
接口
2 个 USB 2.0 端口、1 个微型 USB 2.0 端口、内置蓝牙和 WiFi（可选，还可提供收发器）
储存
10000 条OTDR 曲线（典型）
电池
可充电锂聚合物电池，运行时间可长达 20 小时 1
电源
交流/直流适配器，输入 100-250 V 交流，50-60 Hz；高 2.5 A，输出 12 V 直流，25 W
电气
符合 EN60950
尺寸（高 x 宽 x 深） 175 x 138 x 57 毫米（6.9 x 5.4 x 2.24 英寸）
重量（含电池）
约 0.9 千克（1.98 磅）
工作/存储温度
工作：–20℃ 至 +50℃；存储：–20℃ 至 +60℃
湿度（非冷凝）
95%
OTDR
激光等级 (21 CFR) 1 级
采样数据点数
多 256000 个数据点
显围
0.1 千米至 260 千米
采样分辨率
4 厘米
距离精度
（±1 米）±（采样分辨率）±（1.10−5 x 距离）（不考虑群折射率引起的不确定性）
衰减分辨率
0.001 dB
衰减线性度
±0.04 dB/dB
SmartOTDR 100A SmartOTDR 100B
波长 2 0 纳米 ±20 纳米 5/1650 纳米 ±20 纳米
RMS 动态范围 3 37/35/32 dB 40/40/41/41 dB
脉冲宽度
5 纳秒至 20 微秒 3 纳秒至 20 微秒
事件盲区 4 1.35 米 0.9 米
衰减盲区 5 4 米 2.5 米
分路器衰减盲区 不可用
经过 15 dB 分路器损耗后为 45 米
连续波长光源
输出功率电平 6 –3.5 dBm
长期稳定性（8 小时） 7 ±0.05 dB
内置功率计（可选）
工作模式
270 Hz、330 Hz、1 kHz、2 kHz、TWINTest
功率电平范围
0 至 –55 dBm
校准波长
1310、1490、1550、1625 和 1650 纳米
测量精度 8 ±0.5 dB
内置可视故障定位仪（可选）
波长
650 纳米
发射模式
CW，1 Hz
激光等级
2 级，依照 EN60825-1 和 FDA21 CFR Part 1040.10 标准
内置 PON/XG-PON 功率计（E118FA65PPM 版本）
波长
1490/1550 纳米；1490/1578 纳米
测量范围
1490 纳米：–35 至 +5 dB m；1 550/1578 纳米：–35 至 +23 dBm
测量精度
±0.5 dB
1. 依照 Telcordia GR-196-CORE。
2. 激光器工作在 25℃ 时，以 10 微秒脉宽测量。
3. 光纤起点处的外推反向散射电平与 RMS (SNR=1) 噪声电平（使用大脉冲宽度求 3 分钟均值后）之间的单向差值。
4. 使用短脉冲宽度在非饱和反射事件的峰值以下 ±1.5 dB 处测量。
5. 使用 FC/UPC 类型反射和短脉冲宽度，在线性回归 ±0.5 dB 处测量。
6. ±1 dB。
7. 光源稳定后，预热 20 分钟。
8. 在校准波长以及 –30 dBm 处。
订购信息
SmartOTDR 配置
部件号
所有配置均包括带颈带的免提式软质包、电容式触摸屏触笔、锂离子聚合物电池，以及 SC/PC 或 SC/APC 连接器。
SmartOTDR 1550 纳米 A 范围手持式测试仪 E100A-PC/-APC
SmartOTDR 滤波 A 范围 1650 纳米 A 范围手持式测试仪 E118FA65-APC
SmartOTDR 滤波 1650 纳米 A 范围手持式测试仪，带宽带和 PON-XGPON（8 纳米）功率计 E118FA65PPM-APC
SmartOTDR 1310/1550 纳米 A 范围手持式测试仪 E126A-PC/-APC
SmartOTDR 1310/1550/滤波 1650 纳米 A 范围手持式测试仪 E138FA65-PC/-APC
SmartOTDR 1310/1550 B 范围系列手持式测试仪 E126B-PC/-APC
SmartOTDR 1310/1550/滤波 1625 B 范围手持式测试仪 E136FB-PC/-APC
SmartOTDR 1310/1550/滤波 1650 B 范围手持式测试仪 E138FB65-APC
额外的 OTDR 连接器适配器
SC 通用适配器 EUSCADS
FC 通用适配器 EUFCADS
LC 通用适配器 EULCADS
附件
备用锂离子电池
E10LIPO
备用带颈带免提式软质包
E10GLOVE
备用电容触摸屏触笔
EHVT-STYLUS
软质大手提箱（可选）
E40SCASE1
12 V 车载点烟器适配器（可选） E40LIGHTER
欧盟/美国标准转印度标准 D 类电源适配器（可选） EINDIADPLUG
USB GPS 接收器 EUSBGPSRECEIVER
可选工具
VFL（带 2.5 毫米 UPP 适配器） E10VFL
光功率计选件（端口与 OTDR 相同） E10PM
MP-60 USB 光功率计（带 2.5 毫米和 1.25 毫米 UPP 适配器） MP-60A
MP-80 USB 高功率光功率计（带 2.5 毫米和 1.25 毫米 UPP 适配器） MP-80A
P5000i 数字显微镜套件，附有 7 个端子 ESDFSCOPE5KI
内置 WiFi/内置蓝牙 E10WIFI/E10BLUE
外置 WiFi USB 适配器/外置蓝牙 USB 适配器 E60EWIFI/E60EBLUE
软件选项
FTTH-SLM Base - 针对 FTTH 网络定制的 OTDR 应用（基本 PON 架构） ESMARTFTTH-100-BASE
FTTH-SLM Premium - 针对 FTTH 网络定制的 OTDR 应用（ PON 架构，包括不平衡/锥形分路器） ESMARTFTTH-100
FTTH-SLM Assistant - 针对 FTTH-SLM Base 或 FTTH-SLM Premium 应用的简化设置模式光纤到户-SLM EFTTHSLM-ASSIST-100
FTTA-SLM - 针对 FTTA 网络定制的 OTDR 应用 ESMARTFTTA-100
Enterprise-SLM - 针对企业和数据网络定制的 OTDR 应用 ENTERPRISE-100
CABLE-SLM - 高支数光缆 OTDR 测量的管理和自动化 ESMARTCABL-100
SMARTACQ - 自动多脉冲 OTDR 测量 ESMARTACQ-100
SmartAccess Anywhere - 从任何地方进行远程访问和控制 SAA-100-L2
GPS - 测试文件和报告中已嵌入 GPS 坐标 EGPS
