SMC气动滑台MXS16-40A-M9N机械规格
产品简介：
日本SMC MXS 系列 气动滑台
型号：MXS16-40A-M9N
和操作台紧密结合
适用于精密组装的气动滑台
高刚性、高精度
由于采用十字滚柱导轨，可实现无松动的平稳运动
小型、轻量
采用双联,输出是以前气缸的2倍
字段描述 字段取值 取值描述
缸径 16 缸径 16mm
通口螺纹的种类 - M螺纹(Φ6~Φ16),Rc(Φ20~Φ25)
气缸行程 40 气缸行程 40mm
调整器可选品种 A 两端带橡胶限位器
功能可选项 - 标准
磁性开关型号 M9N 无触点磁性开关, 直接出线式, 带指示灯, 3线式(NPN), 横引出, 导线长0.5m, 适用电压：DC5V,12V,24V(DC4.5~28V)
磁性开关个数 - 2个 或 无
订制规格 - 标准

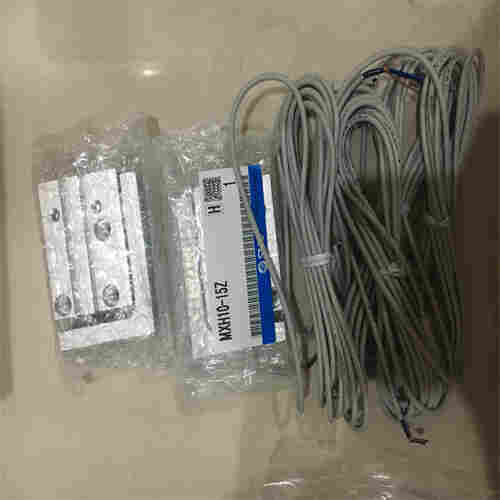

产品图片：
其他特性：
形式 气压式
内置磁环 无 / 内置磁环
安装方式 基本型
配管口径 M5X0.8
使用流体 空气
作动方式 双作用
低使用压力 0.15 MPa
高使用压力 0.7 MPa
保证耐压力 1.05 MPa
环境温度 -10℃～60℃
使用活塞速度 50～500 mm/s
给油 不给油式
行程长度允差 0～+1 mm
0.2MPa理论推力OUT 80 N
0.3MPa理论推力OUT 121 N
0.4MPa理论推力OUT 161 N
0.5MPa理论推力OUT 204 N
0.6MPa理论推力OUT 241 N
0.7MPa理论推力OUT 281 N
0.2MPa理论推力IN 60 N
0.3MPa理论推力IN 91 N
