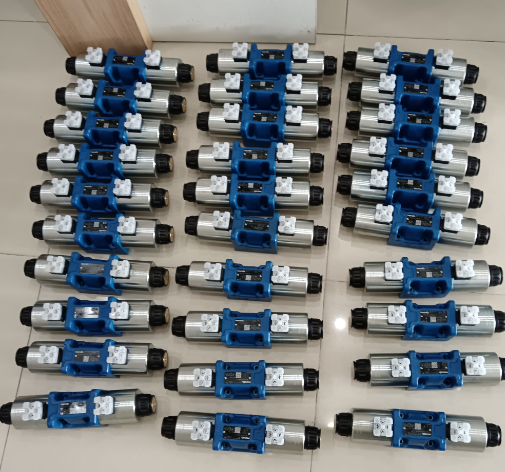

力士乐电磁换向阀4WE6D62/OFEG24N9K4 DC24V
REXR0TH力士乐电磁换向阀-力士乐样本
(1)工作原理
电磁换向阀的品种规格很多，但其工作原理是基本相同的。现以图5. 19所示三位四通0型滑阀机能的电磁换向阀为例来说明。
在图5. 19中，阀体1内有三个环形沉割槽，中间为进油腔P，与其相邻的是工作油腔和B。两端还有两个互相连通的回油腔T。阀芯两端分别装有弹簧座3、复位弹簧4和推杆5,
阀体两端各装一-个电磁铁 。
当两端电磁铁都断电时，阀芯处于中间位置。此时P、A、 B、格油腔互不相通;当左端电磁铁通电时,该电磁铁吸合,并推动阀芯向右移动，使P和B连通, A和T连通。当其断
电后，右端复位弹簧的作用力可使阀芯回到中间位置,恢复原来四个油腔相互封闭的状态;当右端电磁铁通电时，其衔铁将通过推杆推动阀芯向左移动，P和A相通、B和1相
通。电磁铁断电，阀芯则在左弹簧的作用下回到中间位置。
产品型号
REXROTH 电磁阀 4WE10J3X/CG24N9Z5L
REXROTH 电磁阀 4WE10J3X/CG24NZ5L
REXROTH 电磁阀 4WE6D62/EW230N9K4
REXROTH 电磁阀 4WE6D62/EW230N9K4
REXROTH 电磁阀 4WE6D62/EW230N9K4
REXROTH 电磁阀 4WE6D62/OFEG24N944
REXROTH 电磁阀 4WE6D62/OFEG24N9K4
REXROTH 电磁阀 4WE6D62/OFEG24N9K4
REXROTH 电磁阀 4WE10J3X/CG24NZ5L
REXROTH 电磁阀 4WE10J3X/CW220-50NZ5L
REXROTH 电磁阀 4WE10Y-3X-CG24N4K4
REXROTH 电磁阀 4WE10Y-3X-CG24N4K4
REXROTH 电磁阀 4WE6 J6X/EG24N9K4
REXROTH 电磁阀 4WE6052/AG24NZ4/B08 R:47392614*
REXROTH 电磁阀 4WE6C62/EG24N9K4
REXROTH 电磁阀 4WE6C6X/EG24N9K4
REXROTH 电磁阀 4WE6C6X/EG24N9K4
REXROTH 电磁阀 4WE10Y-3X-CG24N4K4
REXROTH 电磁阀 4WE4E10/AG24N9KE
REXROTH 电磁阀 4WE6 D2/OFEG24N9K4/B20
REXROTH 电磁阀 4WE6 D2/OFEG24N9K4/B20
REXROTH 电磁阀 4WE6 J6X/EG24N9K4
力士乐电磁换向阀4WE6D62/OFEG24N9K4 DC24V
