库号：D92810
LW200J2，220VAC输入/0～2000VDC 2A，
1、LW系列直流稳压稳流电源采用线性串联调整方式，具有较高的稳定性和低纹波等点。
2、采用基准电压悬浮迭加，输出电压可以从零伏调到额定值，输出电流可以从零安培预置到额定值。
3、预稳电路采用可控硅控制，使整流桥两端电压平稳变化。从而保证调整管压降相对稳定。
4、本机反速度快,故输出可以随时短路,而不至损坏机器。
二．指标
1、输入电压：AC220V±10%，50Hz±1Hz
２、输出电压见表：（连续可调多圈）
输出电流见表：（连续可调多圈）
a)电源效应： CV≤5×10-3+5mV(额定输出值）
CC≤2×10-3+10mA(额定输出值）
b)负载效应： CV≤5×10-3+5mV(额定输出值）
CC≤5×10-2+10mA(额定输出值）
c)周期与随机漂移：Vrms≤30mv
d)显示：电压和电流分别指示，且为3位半LED 显示，电压、电流表精度±1%±2个字，精度要求较高，请外接电表。
e)使用环境：-10℃--40℃，相对湿度＜90%
三．工作原理
1、交流预稳原理
交流预稳采用可控硅控制，可控硅工作状态是随输出电压的变化而变化，输出电压为零可控硅截止，整流桥电压低。输出电压高时，可控硅导通角大，整流桥电压高。
2、直流稳压原理
主电路采用悬浮放大原理，使电路调整范围宽，精度高，能保持长时间连续工作（高压电源采用高压和低压串联叠加，可使输出电压做到几千伏，但调整管压降较低，可以保证调整管长期工作，同时提高机器效率）。
调整电路是串联线性调整，由电压（电流）比较大器控制，使输出电压（电流）恒定。
当恒压工作时，电压放大器对调整管和可控硅处于先控制状态，当输入电压或负载变化时，输出电压变化量经采样送入比较放器的反相端，与同相端设定的基准电压比较放大后，经与门控制调整管和可控硅，使输出电压回到原来数值，从而达到稳压的目的。
当电路恒流工作时，电流放大器先工作，其控制原理和恒压控制相同。
电路工作状态可自动转换，当负载电流在设定范围内时，电路工作在恒压状态。当负载过设定值或短路时，电路退出稳压状态，自动转换为稳流状态。当负载电流回到设定范围内或开路时，电路自动转换为稳压状态。
本电路工作在稳压状态时，稳流电路处于待机状态。工作在稳流状态时，稳压电路起限压作用。
四、使用方法
1、将本机电源接入市电（220V），打开电源开关，此时面板上有电压和电流值显示（LED）。
2、调节“电压调节”旋钮，使输出电压达到设定值，此时稳压指示绿灯亮，稳流灯红灯不亮，电路工作在稳压状态；若电压达不到设定值，此时稳流灯已亮，应顺时针轻旋“电流调节”旋钮,直至稳流灯熄灭即可达致电压设定值。
1、负载接到输出接线柱正负端，调节“电流调节”旋钮，使输出电流达到设定值，此时稳流指示灯亮，稳压灯绿灯不亮，应顺时针轻旋“电压调节”旋钮，直至稳流灯亮即可达到电流设定值；如仍达不到电流设定值可能输出负载不够，应加大负载重新设定。
2、当机器发生故障或外界原因使输出电压过设定值时，机器报警并切断输出。
3、输出电压表指示单位为：伏特；输出电流表指示单位为：安培。
五、使用注意事项
1、使用前请详细阅读说明书
2、本电源具有完善的电流保护功能，当载时，输出电流将被限制在已设置的大电流值，并不再增加，但不能长期处在短路状态。
4、本电源具有完善的过压保护功能，当输出电压过设定值时，机器报警并切断输出。
5、如长期不用，请将电源放在通风干燥处，并保持清洁。
六、套件
4、LW系列说明书1本
5、LW系列整机1台
3、保修卡1份
七、售后服务
本产品保修12个月，保修期内，凡非人故障均由我公司或分公司免费修理。保修期满，如发生故障，仍由我公司或分公司负责修理,维修只收成本费。

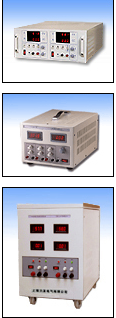

参考图片，以实物为主
