库号：D394144

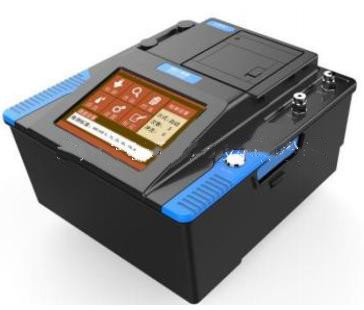

ZX7M/YJS-150 遮光式油液颗粒污染度检测仪采用遮光法（又称光阻法）原理研制，
用于检测液体中固体颗粒的大小和数量，可应用于航空、航天、电力、石油、
化工、交通、港口、冶金、机械、汽车制造等领域中，对液压油、润滑油、变压
器油（绝缘油）、汽轮机油（透平油）、齿轮油、发动机油、航空煤油、水基液
压油等油液进行固体颗粒污染度检测，及对有机液体、聚合物溶液进行不溶性微
粒的检测。
性能特点：
采用遮光法（光阻法）原理，具有检测速度快、抗干扰性强、精度高、
重复性好，高传感器保证高分辨率力和准确性；
高传感器保证高分辨力和准确性；
取样系统实现进样速度恒定和进样体积控制 ；
内 置 GB/T14039 、 ΓOCT17216 、 AS4059D 、 NAS1638 、 GJB420A-96 、
GJB420B-06、 ISO4406-99、 ISO4406-87、 SAE749D、 DL/T1096、 等标准，
并可根据用户的要求内置用户所需标准；
8 个可任意设置的粒径通道；
彩色液晶屏显示，触摸屏操作；
内置三条校准曲线（ ACFTD 校准曲线、 MTD 校准曲线、 ΓOCT17216 校准
曲线），可按 ISO4402、 GB/T18854-2002（ ISO11171： 1999）、 GOST 标
准进行校准；并可轻松切换，降低换算的；
内置微型热敏打印机；
具有标准串行 RS232/RS485 通信端口，可外接计算机完成检测数的传输、
存储和处理；
仪器可实现连续自动在线检测，并可设置检测间隔时间；
具有清洗功能，可以自动清洗仪器内的残留液体；

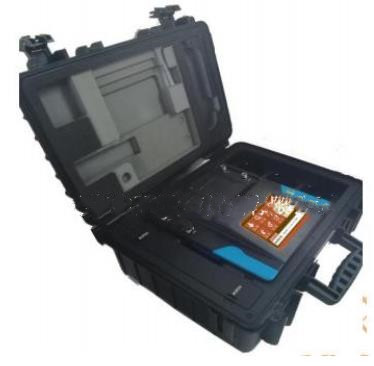

采用注塑进口外壳，结构紧凑，重量轻巧，便于携带；
指标：
光源：半导体激光器；
测量范围： 1μm～400μm；
灵敏度： 1μm（ ISO4402） 或 4μm（ C） (ISO11171， GB/T18854-2002)；
测量通道： 8 通道，可任意设定粒径尺寸；
取样方式： 离线或在线；
取样体积： 10ml；
取样体积精度： 于±3%；
检测速度： 5～80mL/min；
清洗流速： 5～80mL/min；
清洗体积：可在 0～90mL 间设置（间隔 10mL，小单位 1ml）；
样品大粘度： 100 厘斯（选配加压装置检测粘度高可达 400 厘斯） ；
计数准确性： ±10%；
检测重复性： RSD＜5%；
重合： 10000～40000 粒/ml（ 取决于选用的传感器）；
在线检测进样压力： 0.1～0.6Mpa（选配减压装置，进样压力高可达
41Mpa） ；
在线检测间隔时间：可在 1 秒～10 小时 59 分 59 秒间设置；
供电： 24V 锂电池（内置电池）；
数据输出：内置打印机打印数据，或传输至电脑；
通讯接口：标配 RS232 接口， 或选配 RS485 接口；
工作温度： -20℃～60℃；
储存温度： -30℃～80℃；
样品温度： 0℃～80℃；
外形尺寸： 43.5*30.4*17cm
仪器净重： 5kg
备注：常规分级及校准标准
检测分级标准：
GB/T14039-2002《液压传动油液固体颗粒污染等级代号》
ISO4406《液压油清洁度等级标准》
NAS1638《液压油清洁度等级标准》
GJB420A-2006《航空工作液固体污染度分级》
GJB420B-2006《航空工作液固体污染度分级》
SAE749D 《液压油清洁度等级标准》
ГОСТ17216-71《液压油清洁度等级标准》
AS4059D-2001《液压油清洁度等级标准》
校准标准：
GB/T18854-2002《液压传动液体自动颗粒计数器的校准》
ISO4402-1991《液压传动.液体中悬浮微粒自动计数仪表校准》
ISO11171《液压传动液体自动颗粒计数器的校准》
选配： 油液溶解游离气消解器 YP-3
性能特点：
适用于液压油、润滑油、特种液等多种油液
溶解游离气泡消解；
采用高品质微型空气压缩机，使用寿命长；
升压速度快，保压能力强；
可适合大黏度为 200 厘斯的油液进样，提
高了便携式颗粒计数器的检测粘度范围；
结构紧凑，体积小，重量轻，便于携带。
指标：
大压力： 0～0.2MPa
供 电： 100V～265VAC 或选配外置锂电池
环境温度： -20～60℃
外形尺寸： 150×150×200
净 重： 2.3kg
