库号：D376053

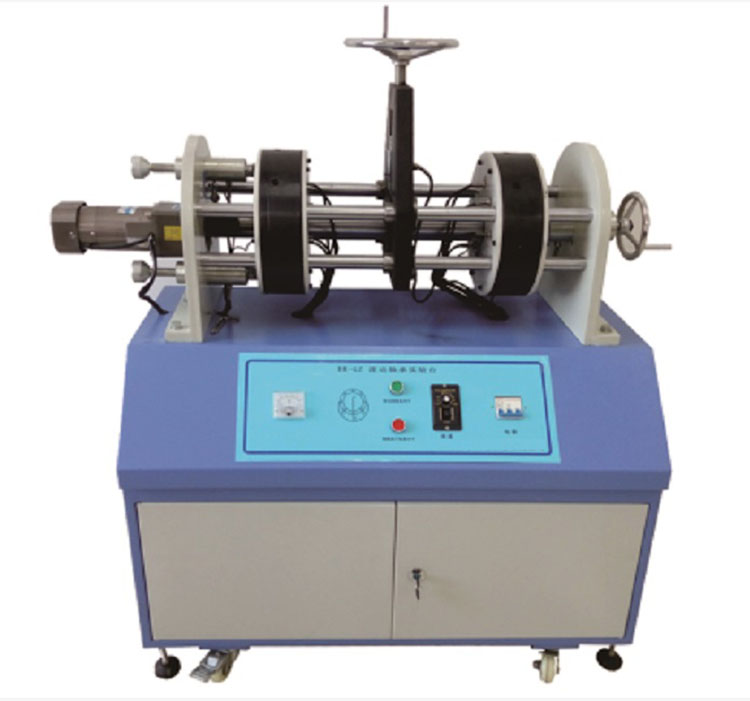

本实验台可测量轴承工作时轴承元件上的载荷分布，轴承元件的载荷及应力变化，计算滚动轴承的当量动载荷，观察装配成对的滚动轴承的“放松”和“压紧”现象。
本实验台高等校本、专科机电的学生适用。
功能和特点：
1、实验台主轴由直流调速电机调速，转速可在0-100转/分之间调整。
2、实验台在主轴上配有径向、轴向加载装置、可按实验要求，非常方便地对实验的滚动轴承施加不同大小、不同位置的径向载荷和轴向载荷，得到不同组合形式的载荷。
3、主轴上配有一对“面对面”组合形式的圆锥滚子轴承，左右轴承外圈上各装有8个径向载荷传感装置。
4、实验台配有数据采集放大传输电控系统，多媒体计算机软件数据处理和分析系统，数据信号可通过面板数码菅读取和计算机显示。
5、该实验台外形美观大方，加载装置灵活方便，结构巧妙，加工精度高，使用寿命长。
6、软件功能：该配套软件是本公司和科技大学研究所人员联合开发的，软件能分析处理外圈载荷分布数据和绘制轴承外圈载荷分布规律的实测曲线，模拟滚动体和内圈载荷及应力分布的规律并绘制曲线。
软件能适用于Windows98、 Windows 2000、WindowsXP操作系统。
实验项目及内容：
1、进行轴承外圈载荷分布规律的测试实验，打印和绘制实测曲线。
2、能进行轴承外圈载荷及应力变化规律的测试实验，模拟滚动体和内圈的应力变化规律。并绘制曲线。
3、能对装配成对的轴承，不同载荷组合条件下进行载荷采集和理论分析及当量动载荷
的计算。观察由内部派生轴向力和轴向载荷变化引起的放松和压紧现象。
主要配置及参数：
1、径向加载传感器 1个 量程 0-1000kg
2、轴向加载传感器 1个 量程 0-1000kg
4、试验用轴承 2个 型号 30213
5、直流减速调速电机 1台 N=40W n=0-100转/分
6、WK211调速电源 1个 输入电压 交流220V
输出电压 直流0-110V
7、软件光盘 1张
8、外形尺寸 600×440×500mm
9、重 量 120kg
1.滚动轴承公称直径: D=50mm;
2.滚动轴承跨度: L=300mm;
3.径向载荷: P1=10000N;
4.轴向载荷: P2=10000N;
5.左、右滚动轴承径向载荷传感器: 50000N 精度: 0.05%;
6.左、右滚动轴承轴向载荷传感器: 10000N; 精度: 0. 05%;
7.电机功率: N=180W;
