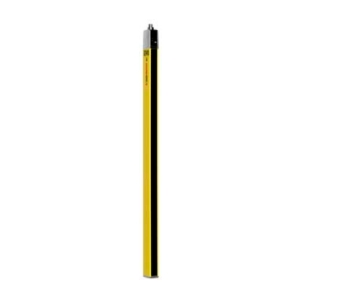

劳易测安全光幕MLC500T30-
介绍MLC500T30-150
安全光幕发射器
基本资料
系列 MLC 500
设备类型 发射器
包含 2 件 BT-NC滑块
应用 手部保护
功能 传输通道切换
有效范围降低
类型 4, IEC/EN 61496
SIL 3, IEC 61508
SILCL 3, IEC/EN 62061
使用寿命 20 年, EN ISO 13849-1
分辨率 30 mm
保护区高度 150 mm
检测范围 0 ... 10 m
同步 发射器和接收器之间，光学的
光源 LED, 红外线
波长 940 nm
发光二极管平均功率 50 µW
传输信号波形 脉冲
LED 风险组 自由组（根据 EN 62471:2008）
保护电路 短路保护
过压保护
供电电压 UB 24 V, DC, -20 ... 20 %
*电流消耗 50 mA
保险丝 2 A半时间间隔
数字开关量输入数 1 个
类型 数字开关量输入
*小开关电压高 18 V
*开关电压低 2.5 V
典型开关电压 22.5 V
电压类型 DC
功能 控制输入范围降低
接口数量 1 个
功能 机器接口
类型 接头
螺纹规格 M12
类型 插头
材料 金属
引脚数 5 个引脚
允许的典型导线截面 0.25 mm²
*连接电缆长度 100 m
允许的*负载线路电阻 200 Ω
尺寸（宽 x 高 x 长） 29 mm x 216 mm x 35.4 mm
外壳材料 金属
金属外壳 铝
镜头盖材料 塑料(PMMA)
端盖材料 压铸锌
净重 300 g
外壳颜色 黄色，RAL 1021
紧固类型 安装支架
槽式安装
设备防护立柱上安装
转座
显示类型 LED
LED数 2 个
环境温度，工作 -30 ... 55 °C
环境温度，储藏 -30 ... 70 °C
相对空气湿度（无冷凝） 0 ... 95 %
