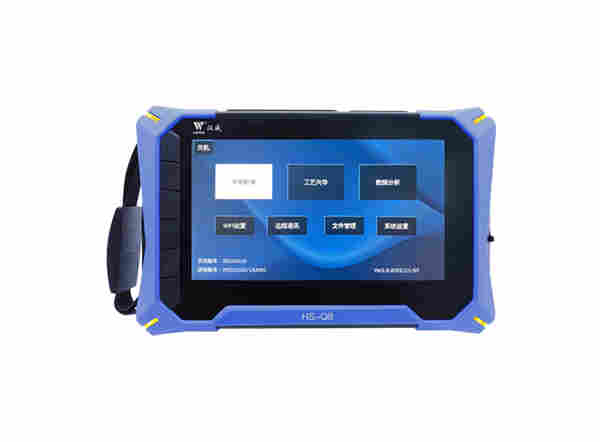

HS Q8便携式数字超声检测仪
产品概述
HS Q8是一款便携式数字超声检测仪，检测精度高，实用性强。设备可连接WIFI实现云检测，内置工艺向
导。
功能特点
全新升级智能超声波检测仪
全场景大屏展示，具备高分辨率
支持5G、WIFI网络互联，在线升级，网络监控
多频带信号带宽，具备高分辨率
工艺设置向导，人性化辅助设备调节
防护等级为IP68
技术参数
发射参数
脉冲类型：负方波脉冲
脉冲前沿：<10 ns
阻抗匹配：48Ω、500Ω（
发射脉冲电压：400V（任意可调）
脉冲宽度：30ns-1000ns
接收参数
采样频率/位数：200MHz/10bits
重复频率：15Hz-1000Hz
动态范围：≥36dB
采样深度：512
衰减器精度：＜ ±1dB/12dB
垂直线性误差“”≤3%
等效输入噪声：<60nV/√Hz
增益范围/步进：120dB/0.1dB、1dB、2dB、6dB(全自动调节)
水平线性误差：≤0.1%
信号带宽
1、通频带 0.1~30MHz
2、宽频带 0.1~0.5 MHz 0.5~2.5 MHz 1~5 MHz 2.5~10 MHz 5~20 MHz 7.5~30 MHz
3、窄频带 5（4M带宽） 10（5M带宽） 15（5M带宽）
声速范围 ：（300-20000） m/s
综合性能
分辨力：＞30dB
灵敏度余量：≥60dB(Φ2×200mm）
检波方式 ：全检波、正检波、负检波、射频
工作方式：单晶探伤、双晶探伤
仪器参数
整机尺寸：233*147*55（mm）
显示屏分辨率 ：1024*600
接口：金属圆形12芯（输出一个VGA,一个OTG,一个USB2.0），金属圆形7芯（2个编码器）
整机重量 ：1.34Kg（含电池）
电源、电池：直流（DC12V）；电池7.4V/8000mAh
环境温度 ：(-10-40)℃（参考值）
显示屏尺寸 ： 7寸
续航时间：连续工作5小时以上（锂电池供电）
相对湿度：（20-95）%RH
