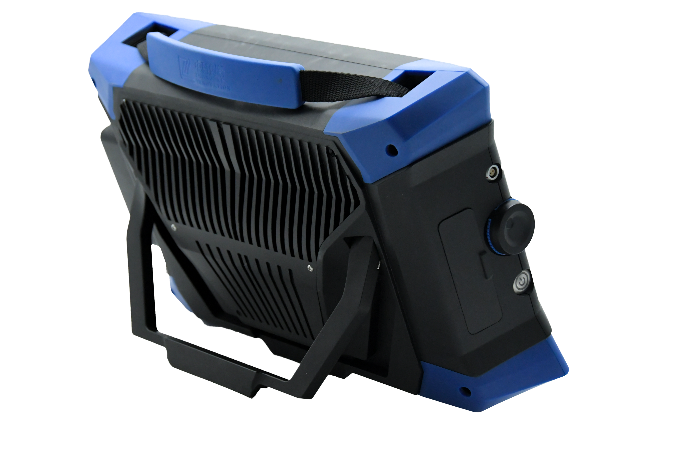

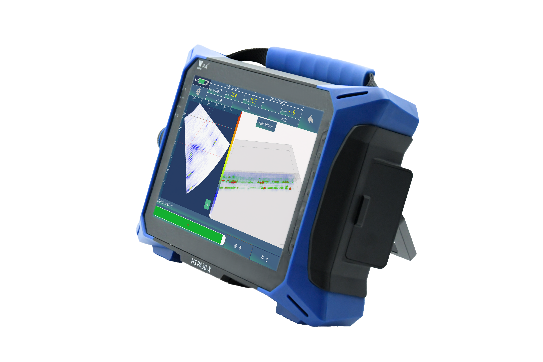

HS-PA30-X是一款功能强大、具备应用多样性的超声波相控阵检测设备
|
参数分类 |
参数选项 |
相控阵通道 |
常规通道 |
|
|
接收/发射 |
64/128（PR） |
8通道TOFD(4对一发一收) |
|
|
激励脉冲电压 |
50V-100V |
200V-350V |
|
PA/UT配置 |
脉冲形式 |
负方波 |
负方波 |
|
|
发射脉冲宽度 |
30ns-500ns/2.5ns |
30ns-500ns可调 |
|
脉冲发生器 |
激励脉冲电压 |
50V-100V |
200V-350V |
|
|
发射脉冲重复频率 |
200Hz-20KHz可调 |
100Hz-1KHz可调 |
|
|
发射延迟 |
0-20μs/2.5ns |
0-655μs/10ns |
|
|||
|
接收器 |
接收延迟 |
0~50μs/10ns |
/ |
|
|
增益范围 |
80dB/0.1dB（模拟）+30 dB/6dB（数字） |
110dB/0.1dB |
|
|
系统带宽 |
0.5MHz-20MHz |
0.5MHz-15MHz |
|
数据采集 |
采样率 |
100MHz/16bits |
200MHz/10bits |
|
|
*A扫深度 |
实时点数 |
2048 |
|
|
聚焦模式 |
常规/动态/全范围 |
/ |
|
|
聚焦类型 |
深度/声程/投影聚焦 |
/ |
|
|
检波 |
射频、正检、负检、全检 |
射频、正检、负检、全检 |
|
|||
|
扫描与显示 |
扫描类型 |
扇扫/线扫/复合扫 |
/ |
|
|
扫描类型 |
扇扫/线扫/复合扫 |
/ |
|
|
显示模式 |
A/B/C/L/S/3D |
A/B/C |
|
可编程TCG |
点的数量 |
32个 |
/ |
|
|
*增益量 |
40dB,步距0.1dB |
/ |
|
|
*增益斜率 |
40dB/μs |
/ |
|
数据存储 |
1TB |
||
|
|||
|
显示器 |
尺寸 |
12.1'' |
|
|
|
分辨率 |
1280×800 |
|
|
|
触摸屏类型 |
电容式触摸屏 |
|
|
I/O接口 |
USB |
USB3.0 |
|
|
|
以太网 |
1000Mb/s（USB转换器） |
|
|
|
视频输出 |
HDMI |
|
|
|
编码器 |
ODU-7PIN双路编码器 |
|
|
语言 |
中文/英文 |
||
|
|||
|
电源 |
直流供电电压 |
DC24V/6A |
|
|
|
电池 |
10.8V-10.67Ah |
|
|
|
连续工作时间 |
≥4小时 |
|
|
整机尺寸 |
390×245×110（mm） |
||
|
整机重量 |
/ |
||
|
工作温度 |
(-10-45)℃（参考值） |
||
|
存放温度 |
(-10-45)℃（参考值） |
||
