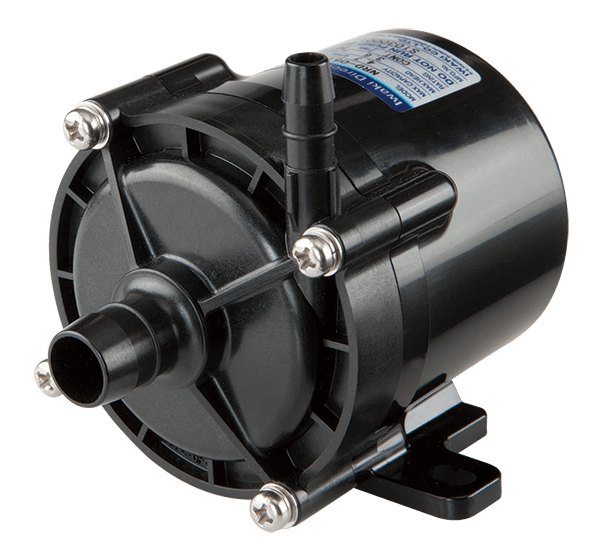

NRD-40X

日本IWAKI易威奇磁力泵NRD-40X由深圳市京都玉崎电子有限公司供应，并提供报价图片，欢迎咨询！

NRD系列特点

紧凑、轻量、无密封

MacSystemFont, "Noto Sans JP", "ヒラギノ角ゴ Pro W3", "Hiragino Kaku Gothic Pro", sans-serif; letter-spacing: 1.12px; white-space: normal;">由于是树脂制封闭式电机，因此体积小、重量轻。与磁力泵相比，节省了空间。而且没有密封，不存在泄漏。

有4种连接方式

MacSystemFont, "Noto Sans JP", "ヒラギノ角ゴ Pro W3", "Hiragino Kaku Gothic Pro", sans-serif; letter-spacing: 1.12px; white-space: normal;">连接方式有软管、R螺纹、NPT螺纹、G螺纹注四种，可根据安装空间和安装方式进行选择。

MacSystemFont, "Noto Sans JP", "ヒラギノ角ゴ Pro W3", "Hiragino Kaku Gothic Pro", sans-serif; letter-spacing: 1.12px; white-space: normal; font-size: 14px; line-height: 1.5;">注意：仅限 NRD-40/40X

长寿命设计

MacSystemFont, "Noto Sans JP", "ヒラギノ角ゴ Pro W3", "Hiragino Kaku Gothic Pro", sans-serif; letter-spacing: 1.12px; white-space: normal;">采用直流无刷电机，无电刷磨损，寿命可与交流电机相媲美。

轻松获得国际安全标准

MacSystemFont, "Noto Sans JP", "ヒラギノ角ゴ Pro W3", "Hiragino Kaku Gothic Pro", sans-serif; letter-spacing: 1.12px; white-space: normal;">电源电压归类为安全电压（50V以下），可轻松获得UL、CSA、CE等国际安全标准。使用直流电源时，无需根据地区电压或频率，并且可以标准化型号。

内置流量可变功能/驱动电路

MacSystemFont, "Noto Sans JP", "ヒラギノ角ゴ Pro W3", "Hiragino Kaku Gothic Pro", sans-serif; letter-spacing: 1.12px; white-space: normal;">使用DC1至5V的外部输入信号可以轻松改变流量。由于它具有内置电机驱动电路，因此可以通过连接电源和外部输入来操作。

兼容高温环境

MacSystemFont, "Noto Sans JP", "ヒラギノ角ゴ Pro W3", "Hiragino Kaku Gothic Pro", sans-serif; letter-spacing: 1.12px; white-space: normal;">泵安装地点的环境温度可达50℃，输送液体温度可达80℃。 （对于08Z型，环境温度*40℃，处理液体温度*50℃）

NRD-08Z-P4的特点

NRD 系列中添加了新的控制信号类型。

泵运行输出（转速脉冲输出注）可与泵变量信号输入同时进行。结构紧凑、重量轻、噪音低、无密封、无泄漏。

注：集电极开路方式以 1 脉冲/转输出。

内置流量可变功能/驱动电路

使用400Hz±10% PWM（占空比 0 至 *）信号可以轻松改变流量注。此外，泵可以在没有 PWM 信号的情况下运行。 （*动作固定）由于内置电机驱动电路，因此可以通过连接电源和外部输入进行动作。

注意：使用集电极开路（漏极）连接 PWM 控制信号。

工作准则

这是一种封闭式离心泵，直接驱动与叶轮一体的转子磁铁作为转子。泵室通过壳体与外界完全隔离，叶轮由旋转磁场驱动，因此没有轴封。与磁力耦合式泵相比，它具有紧凑、简单的结构。

MacSystemFont, "Noto Sans JP", "ヒラギノ角ゴ Pro W3", "Hiragino Kaku Gothic Pro", sans-serif; letter-spacing: 1.12px; white-space: normal;">

应用实例

• 燃料电池：热电联产系统（冷却/循环）

• 医疗：生化分析、冷却设备、敷布、低温医疗设备、激光治疗冷却、内窥镜清洗设备

• 理化分析：恒温设备、纯水设备、各种分析设备

• 自动售货机：自动售货机

• 照片：X光胶片冲洗机、CT扫描（光源冷却）

• 半导体：半导体冷却设备

• 表面处理：小型电镀设备

• 太阳能系统：电热水器、太阳能电池集热器

• 视频：投影仪（光源冷却）

外形规格

模型	NRD-05	NRD-08	NRD-08Z	NRD-08Z-P4	NRD-12
*排放量	5.1升/分钟	7.9升/分钟	8.0升/分钟	8.0升/分钟	13.6升/分钟
*举升高度	4.1m	11.5m	19米	19米	7.4m
连接方式 排出口直径 （吸入×排出）	• 软管连接：14mm x 8mm • R 螺纹连接：R3/8 x R1/8 • NPT 螺纹连接：NPT3/8 x NPT1/8				• 软管连接：18mm x 18mm • R 螺纹连接：R3/8 x R3/8 • NPT 螺纹连接：NPT3/8 x NPT3/8
主要成分	GFRPPE注,GFRPP
液体温度范围	0~80℃	0~80℃	0~50℃	0~50℃	0~80℃
环境温度	0~50℃	0~50℃	0~40℃	0~40℃	0~50℃
额定输出	6W	22W	33W	33W	17W
电源	直流24V
密封方式	无密封

MacSystemFont, "Noto Sans JP", "ヒラギノ角ゴ Pro W3", "Hiragino Kaku Gothic Pro", sans-serif; letter-spacing: 1.12px; white-space: normal;">

模型	NRD-20	NRD-30	NRD-40	NRD-40X
*排放量	19.5升/分钟	23.5升/分钟	25.0升/分钟	70.0升/分钟
*举升高度	8.5m	11m	15m	8m
连接方式 排出口直径 （吸入×排出）	• 软管连接：21mm x 17mm • R 螺纹连接：R1/2 x R3/8 • NPT 螺纹连接：NPT1/2 x NPT3/8		• 软管连接：27mm x 21mm • R 螺纹连接：R1 x R1/2 • NPT 螺纹连接：NPT1 x NPT1/2 • G 螺纹连接：G1-1/2 x G1-1/4	• 软管连接：27mm x 27mm • R 螺纹连接：R1 x R3/4 • NPT 螺纹连接：NPT1 x NPT3/4 • G 螺纹连接：G1-1/2 x G1-1/2
主要成分	GFRPPE注,GFRPP
液体温度范围	0~80℃
环境温度	0~50℃
额定输出	28W	45W	85W	72W
电源	直流24V		直流48V
密封方式	无密封

MacSystemFont, "Noto Sans JP", "ヒラギノ角ゴ Pro W3", "Hiragino Kaku Gothic Pro", sans-serif; letter-spacing: 1.12px; white-space: normal; font-size: 14px; line-height: 1.5;">注：NRD-40/40X 为 GFRPPS。
