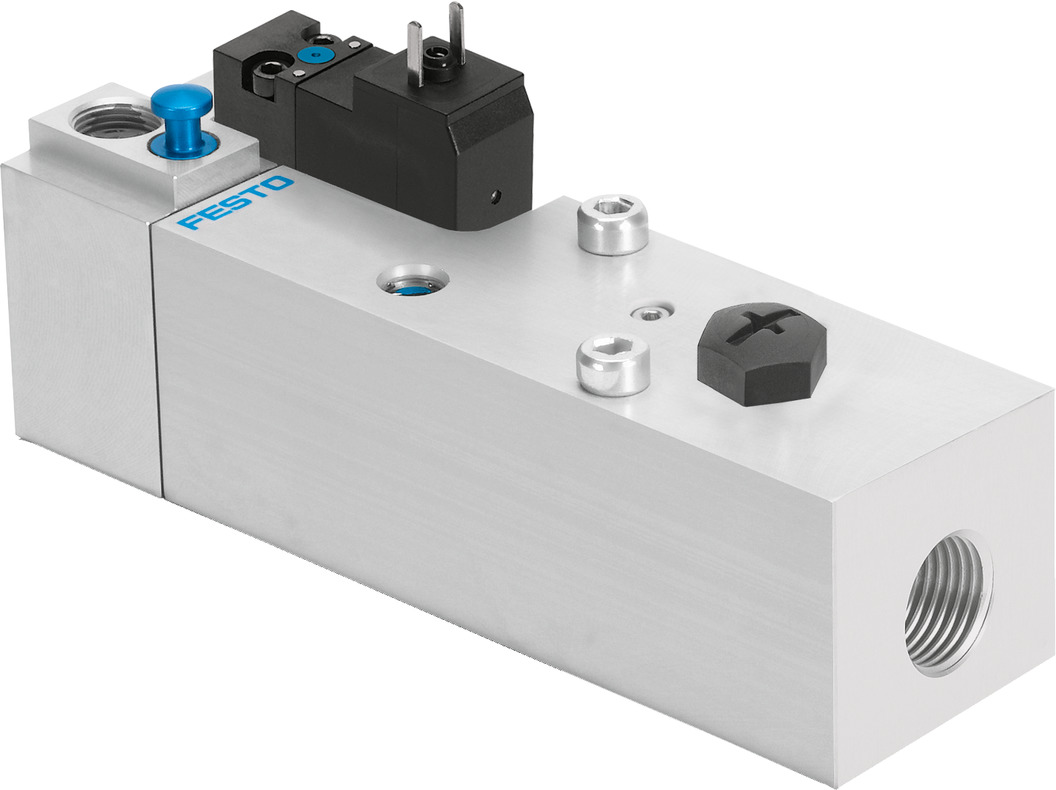

VABF-S6-1-P5A4-G12-4-1费斯托软启动器
OVEL-10-L-15-PQ-VQ6-UA-C-A-H3
型号
542578 MS4-EE-14-10V24 软启动阀
542579 MS4-EE-14-10V24-Z 软启动阀
542580 MS4-EE-18-10V24 软启动阀
542581 MS4-EE-18-10V24-Z 软启动阀
542582 MS6-EE-12-10V24 软启动阀
542583 MS6-EE-12-10V24-Z 软启动阀
542584 MS6-EE-14-10V24 软启动阀
542607 MS6-EE-38-10V24-S-Z 软启动阀
542608 MS4N-EE-14-10V24-S 软启动阀
542609 MS4N-EE-14-10V24-S-Z 软启动阀
542610 MS4N-EE-18-10V24-S 软启动阀
542611 MS4N-EE-18-10V24-S-Z 软启动阀
542612 MS6N-EE-12-10V24-S 软启动阀
542613 MS6N-EE-12-10V24-S-Z 软启动阀
542585 MS6-EE-14-10V24-Z 软启动阀
542586 MS6-EE-38-10V24 软启动阀
542587 MS6-EE-38-10V24-Z 软启动阀
542588 MS4N-EE-14-10V24 软启动阀
542589 MS4N-EE-18-10V24 软启动阀
技术参数
0 信号的*正向测试脉冲
2500 µs
信号为 1 的*负向测试脉冲
1400 µs
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
基于标准
ISO 5599-2
驱动方式
电控
密封原理
软密封
安装位置
可选
手控装置
锁定式
通过电控信号自复位
结构特点
活塞闸阀
复位类型
弹簧复位
先导类型
先导驱动
先导气源
内先导
流向
不可逆
符号
00995781
阀功能
软启动功能
强制动态说明
切换频率，一个月至少一次
工作压力
0.2 Mpa ... 1.2 Mpa
工作压力
2 bar ... 12 bar
切换压力预设
4 bar
标准标称流量,通风
3000 l/min
排气的标准标称流量
3300 l/min
标称工作电压 DC
24 V
线圈的特性参数
24 V DC: 2.5 W
允许的电压波动
+/- 10 %
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
0 - 无耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
防护等级
IP65
NEMA 4
环境温度
-5 °C ... 50 °C
产品重量
590 g
电气接口
类型 C
插头
符合 EN 175301-803 标准
方形
安装方式
底座上
先导气口 12/14
气路板规格 1 符合 ISO 5599-2
气接口，气口 1
底座规格 1，符合 ISO 5599-2 标准
气接口，气口 2
底座规格 1，符合 ISO 5599-2
气接口，气口 3
G1/2
气接口，气口 4
气路板规格 1 符合 ISO 5599-2
材料说明
RoHS 合规
密封件材料
HNBR
NBR
外壳材料
精制铝合金
螺钉材料
钢
镀锌
VABF-S6-1-P5A4-G12-4-1费斯托软启动器
