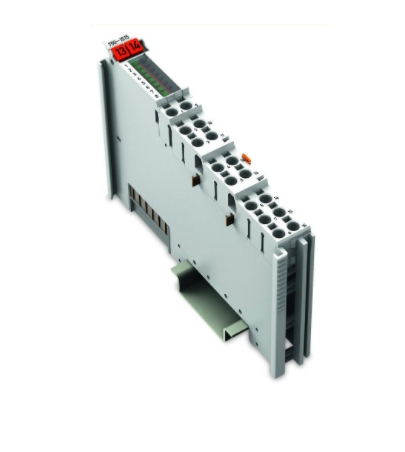

WAGO数字量输出模块订货号750-1515
相关技术参数
数字量输出数量 8
通道数量(模块) 8
信号类型 Digital
信号类型(电压) 24 VDC
执行器连接 8 x (2线)
输出特性 高电平触发
每通道输出电流 0.5A
输出电流 短路保护
*开关频率 1 kHz
负载类型 阻性,感性,灯具负载
*输出数据宽度(内部) 8Bit
供电电压(系统) 5 VDC; 通过数据触点
电流消耗(5 V系统电源) 20mA
现场侧供电电压 24 VDC (-25 … +30 %); 通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)
电流消耗，现场供电(模块无额外负载) 15mA
隔离 500 V系统/现场
指示灯 LED (1-8)绿色：DO 1 … DO 8状态
输入电源跨接触点数量 2
外部电源跨接触点数量 2
电源跨接触点电流负载能力 10A
接线参数
连接技术：输入/输出 16 x Push-in CAGE CLAMP® (outputs)
连接类型1 输出
单股导线 0.08 … 1.5 mm² / 28 … 16 AWG
细多股导线 0.25 … 1.5 mm² / 22 … 16 AWG
剥线长度 8 … 9 mm / 0.31 … 0.35 inches
物理数据
宽度 12 mm / 0.472 inches
高度 100 mm / 3.937 inches
深度 69 mm / 2.717 inches
距DIN导轨上边缘的深度 61.8 mm / 2.433 inches
机械参数
安装方式 DIN-35型导轨
接插式连接器 固定
