库号：D396318

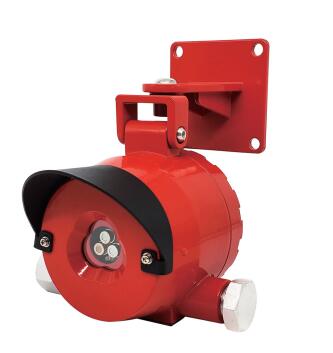

FD10-IR3三红外火焰探测器是一款智能火灾探测
设备。探测器采用多红外传感(MIR),使用三只拥有窄
带滤波的不同波长的红外传感器，一个传感器用于反映火焰
信息的波长，另外两个用于监视环境中的其他红外辐射，
结合火焰的闪烁特征，通过高速微处理器和数学算法进行运
算分析，让具有火焰特征的辐射频谱被确认为火警。探测器
能对太阳光、闪电、电焊、热辐射、电磁干扰、机械振动等
干扰有良好的抑制，具有的抗干扰性, 并对火焰信号进
行快速响应和准确识别。
相应光谱范围：3.8um、4.3um、 5.0um
工作电压：DC24V±6V
检测对象：火焰
工作电流：≤30mA (DC24V)
采样方式：光路实时采样
信号输出：继电器无源接点4～20mA 输出
显示方式：LED显示
大探测距离：50米0.3m*0.3m正庚烷火
状态指示：绿色LED闪烁代表正常运行
(每隔3s闪烁次数代表灵敏度
等级)，红色常亮代表报警
探测角度
100°
重量：1.5±0.2kg
操作方式：磁棒调节灵敏度(4级)
外壳：无铜铸铝,表面环氧树脂烘漆处理;
输出信号：4～20mA电流; 1路故障继电器接点，1路报警继电器接点
电缆引入
壳体两个NPT1/2接口,
装置接口
默认转接G1/2(内螺纹)
标志
ExdIIC T6 Gb/ Ex tD A21
环境温度
-20°C~+60°C
防护等级
IP66
相对湿度：≤95%RH (无凝结)
