FESTO紧凑型电磁阀CPE10-M1BH-5L-M7主要特性
性能经过优化的阀系列：
电磁阀CPE紧凑型*与众不同的
特点就是其*小的阀宽和高流量
时的低功耗。
可以直接安装于前端应用：
—安装在气缸上
—安装在移动部件上
—通过独立安装，灵活性更好

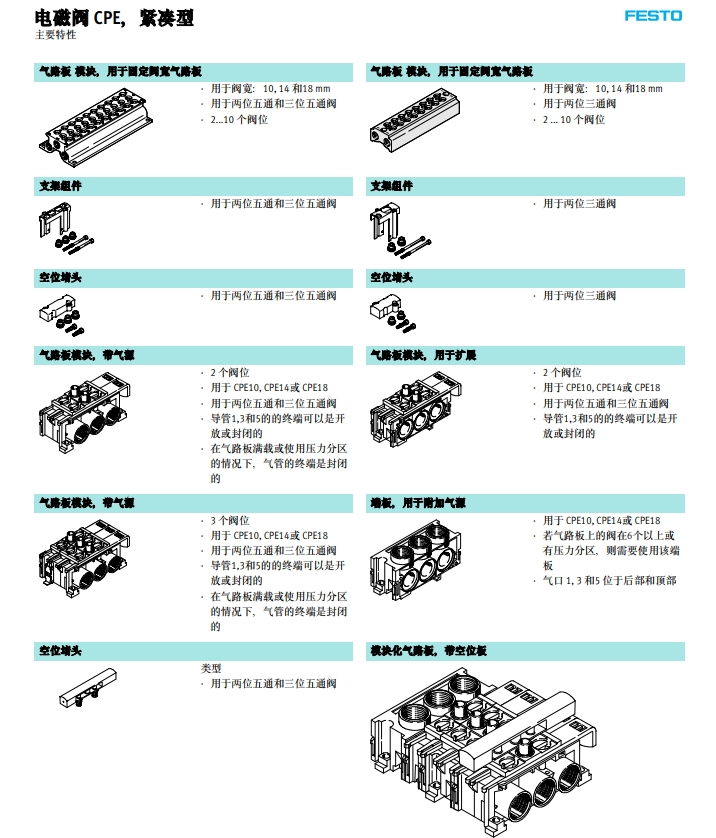

CPE10, CPE14和 CPE18:
简单的气路板结构，由固定阀宽
的稳定铝制气路板模块（带2...1
0个阀位）组成或由耐用塑料制
的模块化气路板组成。
缩短的气管长度*限度减少了
工作压力0.3 Mpa ... 0.8 Mpa
工作压力3 bar ... 8 bar
结构特点活塞闸阀
复位类型气动弹簧
c UL us - (OL)
海事分类参见证书
证书签发机构DNV-TAA000032X UL MH19482
防护等级IP65 带插入式插座 符合 IEC 60529 标准
公称通径4 mm
排气功能带节流选项
密封原理软密封
安装位置可选
手控装置通过附件锁定 按钮式
先导类型先导驱动
先导气源内先导
流向不可逆
符号00991023
阀位代码标签夹
搭接正重叠
关闭时间20 ms
打开时间16 ms
持续通电率*，同时保持电流降
0 信号的*正向测试脉冲1200 µs
流量的要求：
—开关时间短
—响应时间短
优化安装：
—缩短了机器循环
—数量增加
—功耗更低
手动控制工具方便。
插座KMYZ-9 适用于规格为CPE10
和CPE14的阀，具有集成电流减
少的特点。
因此，所有的CPE阀的持续通电
率为*。
阀宽： 18 mm
· 两位三通，两位五通和三位五
通阀
· 内先导和外先导气源
· 用于12，24VDC和24 V AC，
无保护性接地线
· 用于 110 和 220 V AC，
带保护性接地线
· 两位三通阀
· 手控工具，无锁定
