库号：D291564
一、简述
1.适用范围
机车车辆轮径尺是用于测量机车、车辆车轮直径及判定同一轮对两车轮直径差的量具。该轮径尺的测头是可调试的，当测头在使用中磨损时，可调整可调测头，延长轮径尺的使用寿命，测量度达到铁道部计量规程指标，满足机车车辆检修要求。采用数显方式读数，可扩展无线数据传输功能。
2.适用环境
环境温度：0℃～40℃
海拔高度：不过1000m
相对湿度：不大于80%
二、主要参数
主要参数见表1 。
表1 .主要参数
型号GF2515S 测量范围mm 760～930 分辨率0.01 示值（mm） ≤±0.15
三、结构
结构如附图所示，主要有尺架、左主尺、左测尺、左游标、左测尺锁紧螺钉、可调测头、右主尺、右测尺、右游标、右测尺锁紧螺钉、微分测头等组成。
四、数显读数装置操作键简介
功能键 作用
ON/OFF（开关键） 打开或关闭电源
SET（预置键） 将显示数值预先设定在某一值上
▲ （数值增大键） 将显示数值增大
▼ （数值减小键） 将显示数值减小
ABS/INC（相对测量键） 设置相对测量功能
mm/in（公英制转换键） 使指示表既可显示公制（毫米）也可显示英制（英寸）
数显读数装置操作键简介见附录1。
五、操作使用方法
1.校准
1.1将轮径尺置于平稳的工作面上，移动左测尺将游标“0”刻线与左主尺数字刻线对齐（车辆用为740、内燃用为950、电力用为1150）拧紧锁紧螺钉，移动右测尺，使游标“0”刻线与右主尺刻度与校对杆尺寸相同数值刻线对齐并拧紧其锁紧螺钉。
1.2将校对杆一端与可调测头接触，旋转微分测头使其与校对杆另一端接触，直至棘轮打滑，此时微分筒读数+右主尺游标读数应与校对杆尺寸相同，否则调整微分筒。
2.测量轮径
2.1.用校对好零位的轮径尺去测量被测车轮。
2.2.车轮直径＝游标读数＋微分筒读数
3.数据上传
将蓝牙发射器插入数显表数据输出口，蓝牙接收器插入PC机USB口，在测量时当测量数据稳定后按蓝牙发射器。数据可传至文档表中。
3.1将蓝牙发射器插入量表的MimiUSB输出， 打开电源开关，将USB接收端插入PC口，蓝牙发射器有个蓝色灯，1）闪动时表示与接收端不能配对，这时需要检查USB蓝牙接收端是否插入PC或出通讯距离。2）蓝色LED不闪且常亮表示与接收端配对*，可随时进行发射。
3.2需要发射测量数据时，按蓝牙发射器红色按钮1S，如果红色LED灯闪亮一下（正反两面有都LED指示灯）表示发射*，反之说明发射失败，同时PC端运行上述软件同时记录测量值及发射时间。
3.3如果打开发射器开关蓝色LED指示灯不亮，则表明需要充电，将充电线插入蓝牙发射器侧面MiniSUB 孔即可，充电器红灯亮表示充电中，绿灯亮表示充电完成。
蓝牙模块传输原理：

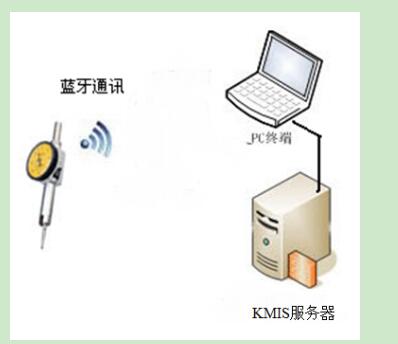

我公司无线蓝牙传输模块采用（低功耗蓝牙4.0）：它包括经典蓝牙、高速蓝牙和蓝牙低功耗协议，在3.0基础上功耗低，主要面向对功耗需求极低、用可循环充电电池供电，如下图：
数字输出量表到无线蓝牙发射器，另外一端是接在PC端USB口的蓝牙接收器接到数据显示到电脑的Excel 表格中。
4.蓝牙主要参数：
4.1蓝牙4.0低功耗收发模式具有功耗低，发射功率4dbm（空旷传输距离是50米），工业环境就要进行实际测试不小于<20米。
4.2发射器电池采用Li锂电池容量400mA/H，充满一次电可用4～5天。
4.3充电器输出为用4.2V 1A充满一次小于1小时。
4.4接收端有USB口的模拟HID设备式（免驱输入结果是模拟模拟键盘试）及USB转RS232 9600波特率两种接收模式。
六、检验方法
按照JJG 1081.1-2013《铁路机车车辆轮径量具 部分：轮径尺》规程进行检验。
七、保养与使用注意事项
1.使用过程中，应防止对各部件的剧烈摔碰，以免损坏和变形。
2.相对运动部位应经常滴少量洁净润滑油。
3.数显装置应避免油或水进入电路板。
八、附录1 数显读数装置操作键简介
操作键名称 用 途 及 操 作 方 法
SET（预置键） a)用途：将指示表读数预先设置在某一个值。
b)操作方法：首先按住 “SET” 键，液晶屏出现SET符号并闪动，这时再按▲或▼键 （“▲”增大，“▼”缩小）,一旦数值开始变化则可松开“SET”键，预置数时数值变化将越来越快，调到预置值时即松开 “▲”或“▼”键，后再按“SET”键使SET字符消失为止。
mm/in（公英制转换键） a)用途：使指示表既可显示公制（毫米）也可显示英制（英寸）。
b)操作方法：按此键，公、英制循环出现。
c)标志：公制时，屏幕上有“mm”出现；英制时，屏幕上有“in”出现。
使用时，一般用公制。
ABS/INC（相对测量键） a)用途：设置相对测量功能。
b)操作方法：不管测头伸缩至任何位置，只要按一下“ABS/INC”键即显示为零，且出现“INC”字符，此时再移动测头，其读数显示的将是相对按“ABS/INC”键位置时的相对长度（距离）。要取消相对测量状态，按“ABS/INC”键使“INC”消失即可。
此键在内距尺测量中一般不用。
九、附录2 异常现象及其纠正方法
序号 现象 原因 维修方法
一 液晶显示屏无显示或显示的数字笔划不全或只显示小数点。 a)电池接触不良。
b)电池电压过低。
b)3.电路受潮。 a)取下电池盖，取出电池，清净或微弯与电池正负极相接触的簧片，使电池保持良好接触。
b)换新电池。
c)卸下塑料前盖,使电路组件（连尺身）置于100W白炽灯下烘烤至显示正常为止，一般时间不大于30分钟。或电吹风低温档吹干。
二 显示数字处于数据保持状态（不能计数、不能清零、也不能作公英制转换）。 a)电路偶然现象。
b)电路受潮。 a)卸下电池盖，取出电池，等30秒钟后重新装入，则可恢复正常显示。
b)按一款3条方法。
三 显示的数字全部出现闪耀 电池电压过低 换新电池
四 液晶显示屏无显示或显示的数字笔划不全或只显示小数点。 a)电池接触不良。
b)电池电压过低。
c)电路受潮。 a)取下电池盖，取出电池，清净或微弯与电池正负极相接触的簧片，使电池保持良好接触。
b)换新电池。
c)卸下塑料前盖,使电路组件（连尺身）置于100W白炽灯下烘烤至显示正常为止，一般时间不大于30分钟。或电吹风低温档吹干。
