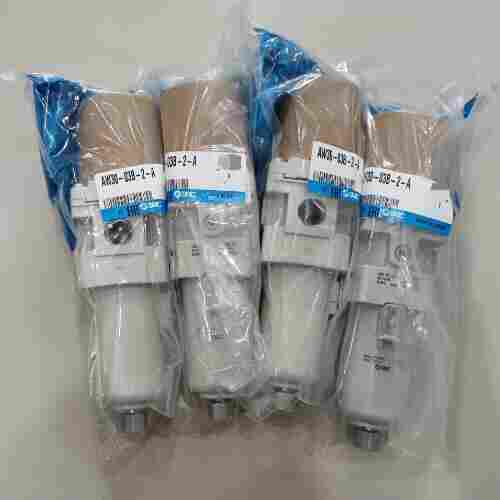

AW30-03B-2-B-X430过滤减压阀smc工作电压
产品特点:
内部先导式减压阀当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度必然过大，流量变化时，输出压力波动较大，阀的结构尺寸也将增大。为了克服这些缺点，可采用先导式减压阀。先导式减压阀的工作原理与直动式的基本相同。先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀；若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。与直动式减压阀相比，增加了由喷嘴4、挡板3、固定节流孔9及气室B所组成的喷嘴挡板放大环节。当喷嘴与挡板之间的距离发生微小变化时，就会使B室中的压力发生根明显的变化，从而引起膜片10有较大的位移，去控制阀芯6的上下移动，使进气阀口8开大或关小、提高了对阀芯控制的灵敏度，即提高了稳压精度。
在主阀体外部还有一个小型直动式减压阀由它来控制主阀。此类阀适于通径在20mm以上，远距离(30m以内)、高处、危险处、调压困难的场合。
整体控制活塞，有唇形密封，寿命长。
全流量压力表气口。
带防护罩的按压锁定式调节旋钮。
结构紧凑，维护方便
可选项b - 无自动排水器
可选项c - 无压力表，无设定螺母(面板安装用)
准标准a 2 0.05～0.85MPa设定,金属杯;X406:0.05～0.4MPa设定;X425:0.1～1.7MPa设定
准标准b - 带排水活门，溢流型，流向:左→右，产品标牌、杯注意指示和压力表的单位表示:MPa
主体大小 30 组合件大小
带逆流功能 - 无逆流功能
螺纹种类 - Rc
接管口径 03 3/8
可选项a B 带托架
过滤减压阀可根据输出压力精度的要求选配减压阀;在使用过程中，压缩空气经过两级三段式过滤器去除压缩空气中的油、水、尘等杂质后，大大提高了减压阀膜片的使用寿命和调节压力的精密度;由于过滤元件使用寿命较长，在维护上可单独对过滤元件、减压元件进行修复，无需整体更换，大大节约成本。
过滤器和减压阀一体化，可省空间、省配管
该减压阀内置能将出口侧压力快速排出的机构
出口压力附加平衡提升阀提供了快速响应
具有的压力调节，适用于压力控制。
