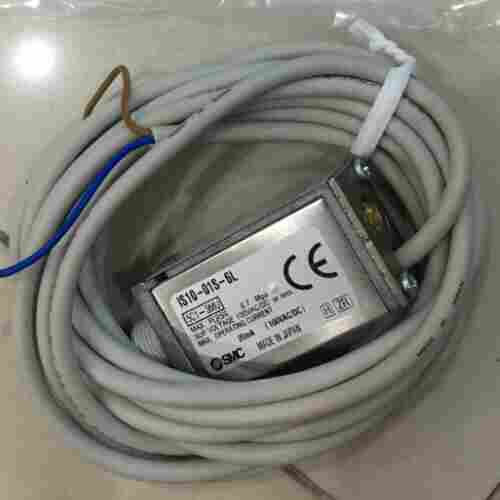

压力开关SMC结构材质IS10-01-6
特点应用:
动作原理如下图所示，由气桥回路构成。在检出喷口（S4）上提供检
测间隙，用设定手轮S3使加在压力传感器上的压力平衡（P1=P2）。
当检出喷口（S4）开放时，由压力传感器可检出产生的差压。当工件
靠近检出喷口上，背压P2上升。当P2≥P1时，开关输出ON,在检出间
隙以下，外部便有输出。
这种压力开关内置压力传感器，通过高仪表放大器放大压力信号，通过高速MCU采集并处理数据，一般都是采用4位LED实时数显压力，继电器信号输出，上下限控制点可以自由设定，迟滞小，抗震动，响应快，稳定可靠，精度高(精度一般在±0.5%F.S，高则达±0.2%F.S)，利用回差设置可以有效保护压力波动带来的反复动作，保护控制设备，是检测压力、液位信号，实现压力、液位监测和控制的高精度设备。特点是:电子显示屏直观，精度高，使用寿命长，通过显示屏设置控制点方便，但是相对价格较高，需要供电
螺纹的种类 - R
密封材 - 无密封材
滞后性 固定 0.08MPa以下
可重复性 ±0.05MPa以下
保护构造 相当于IP40
准标准a 6 设定压力范围 0.1～0.6MPa
准标准b - 引线长度 0.5m
重量减轻16%,体积缩小11%(与IS1000相比)
使用寿命: 500万次
可与模块式 F.R.L.单元连接
适用流体 空气和惰性气体
耐压试验压力 1.0Mpa
使用圧力 [MPa] 0.7Mpa
环境温度及使用流体温度 -5～60℃
接点构成 1a
目测误差 ±0.05MPa以下
压力开关SMC结构材质IS10-01-6
