北崎供应ONOSOKKI小野PS-1300 3通道传感放大器

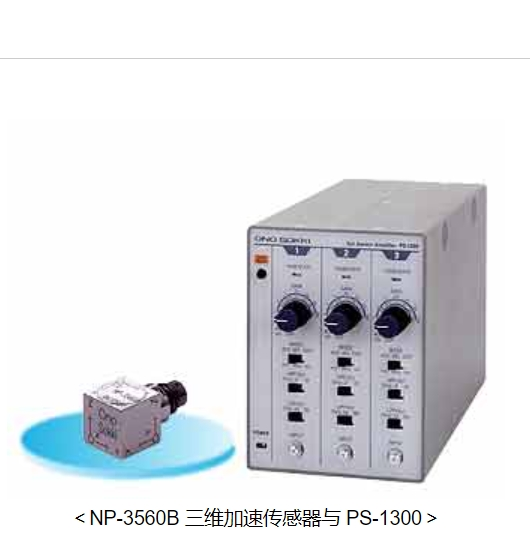

PS-1300 是一台3通道传感放大器，既可以与3维加速度传感器直接连接使用，也可以3个通道分开来接单个传感器使用。

PS-1300内部备有积分功能，便于用户选择合适的输入信号供给后置的振动解析分析仪。

特点

可选择3个通道同时输出，也可选择3个通道单独输出
积分功能，每个通道可输出加速度、速度或位移信号
滤波功能，带高通和低通滤波器，可去除干扰振动，使测试更为
体积小、重量轻、也可数台连接起来，便于多通道使用

规格简介

通道数

频率响应特性

加速度	1.0 Hz ～ 30 kHz ± 0.5 dB
速度	3.0 Hz ～ 3 kHz + 0.5 dB、-1.0 dB
位移	3.0 Hz ～ 500 Hz ± 1 dB

(160Hz 处为 0 dB)

精度

加速度	± 2 %
速度	± 3 %
位移	± 5 %

(160Hz处、25 ℃±3 ℃ 时的数据)

输入信号接插件

微型插座

输入电压范围

±5 V max

输入端自噪声

100 μVrms

输出信号接插件

C02 (BNC)

输出电压

±5 V max

恒电流电源

2.4 mA ± 20 %

输出阻抗

约 50 Ω

负载阻抗

大于50 kΩ

增益

加速度、速度	1、2、5、10、20、50、100
位移	0.1、0.2、0.5、1、2、5、10

滤波器

HPF： through、3 Hz、10 Hz(3阶*平坦Butterworth滤波器 -18 dB/oct)
LPF： through、1 kHz、10 kHz(3阶*平坦Butterworth滤波器 -18 dB/oct)

(10Hz、1kHz 点是根据＜JIS B 0907-1989＞标准的「旋转机械的振动及振动的严酷度测量的有关事项」所确定)

输出灵敏度

加速度	0.01、0.0316、0.10、0.316、1.00、3.16、10.0、31.6、100、316、1000 mV/EU
速度	0.01、0.0316、0.10、0.316、1.00、3.16、10.0、31.6、100、316、1000 mV/EU
位移	0.10、0.316、1.00、3.16、10.0、31.6、100、316、1000 mV/EU

电源电压

10 V ～ 15 VDC(可使用交流电源，但AC/DC 电源适配器须另行购买 )

电流消耗

小于300 mA (电源电压为12 VDC时)

使用环境

温度：-10℃ ～ + 50℃；湿度：低于90 %RH (不结露)

连接

1个AC适配器*多可接8台

外形尺寸

92 (W) × 121(H) × 194 (D) mm (不包括突出部位)

重量

1 kg

附属品

连接电缆、连接板、连接栓(2个)、橡皮垫脚(4个)

选购件

＜选购配件＞

PS-P20022A AC电源适配器100～240V
CH-0100 外接电池单元
CH-0001 附属品套件(连接电缆：1根、连接栓：2个、连接板：1个)

＜选购功能＞

PS-0131 输出有效值(0～+5V)
PS-0132 电流输出4～20mA
PS-0133 恒电流输出4mA(3.6mA±20%)
安装费用 (产品售出后的功能追加)
