UGT582 ifm易福门超声波传感器直观设定
超声波传感器
UGT582

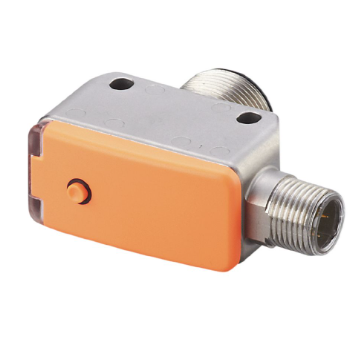

超声波传感器 UGT582
耐用的矩形金属外壳，侧面带有 M18 螺纹
适合在空间受限情况下使用的极省空间外壳
带有可编程的开关输出和可调整的模拟输出
不受物体颜色、透明度或表面特征影响的非接触式检测
通过按钮对检测范围进行直观设定
产品特征
电气设计 PNP
输出功能 常开/常闭; (可设定参数)
感应距离[mm] 60...800; (目标物体: 100 x 100 mm)
外壳 带M18螺纹的方形设计
尺寸[mm] 53 x 20 x 37.7
电气数据
工作电压[V] 10...30 DC; (符合cULus - Class 2标准)
电流损耗[mA] < 35
防护等级 III
反相保护 有
开机延迟时间[s] < 0.3
转换频率[kHz] 230
的输入/输出
输入和输出数 数字输出数量: 1; 模拟输出数量: 1
输出
输出数量 2
输出信号 开关信号; 模拟信号
电气设计 PNP
数字输出数量 1
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降*值[V] 2.2
开关量输出DC的持续电流负载[mA] 100
开关频率DC[Hz] 5
模拟输出数量 1
模拟电流输出[mA] 4...20
负载*值[Ω] 500
短路保护 有
过载保护 有
监控范围
感应距离[mm] 60...800; (目标物体: 100 x 100 mm)
盲区[mm] 60
圆柱形孔径角[°] 15; (±2)
90°角度传感器/目标的偏差*值[°] ± 4
精度/偏差
温度补偿 有
迟滞[%] < 1
开关点偏移[%] -5...5
模拟输出的线性误差[%] ≤ 1
重复精度 1 %
分辨率[mm] 3
注释 预热时间20分钟后达到指示值。
反应时间
反应时间[ms] < 450; (模拟量输出)
工作条件
环境温度[°C] -20...70
存储温度[°C] -30...80
外壳防护等级 IP 67
/测试
EMC电磁兼容
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 射频场感应的传导抗扰度 3 V
EN 55011 等级A
抗振强度
EN 60068-2-6 Fc (10-55) Hz 1毫米的幅度，振荡时间5分钟，每轴共振时30分钟或55赫兹
抗冲击
EN 60068-2-27 Ea 30 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击
MTTF[年] 191
UL
Ta -20...70 °C
电源 Class 2
文件数量UL E174191
机械技术数据
重量[g] 99.5
外壳 带M18螺纹的方形设计
尺寸[mm] 53 x 20 x 37.7
螺纹代号 M18 x 1
原材料 不锈钢 （630/1.4542 /17-4 PH）; PBT; PA; 环氧玻璃陶瓷
拧紧扭矩[Nm] 50
