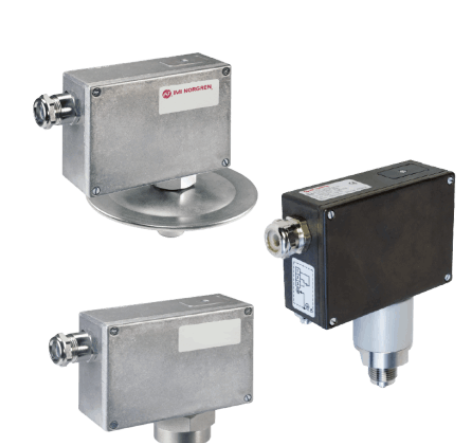

00000 诺冠压力开关20D系列
产品参数
型号
1800
订货号
66NC3026
介质
适用于中性、腐蚀性（仅标准）、非易燃气体和液体
工作压力 (bar)
-1 … 0
应用行业
工业自动化行业
技术特点
中等 ：
对于中立，侵略性，非
易燃气体和液体
工作压力：
-1 .. 100巴（-14…？？？ PSI）
可重复性：
±1%*终值
（取决于规范）
压力）
端口大小 ：
G1/2
平均粘度：
高达 1000 mm2/s
密封：
≤10-7 mbar·l·s-1
脉冲 ：
不允许
开关压力
异常/歇斯底里：
固定或可调
切换周期：
*多20/分钟
机械零件的生命周期：
107个开关周期
切换元素 ：
金镀微开关
联系方式
冲击/振动（避免
可能）：
*多4克（正弦声） / *多5赫兹
安装位置：
可选
保护程度：
IP65 符合 DIN EN 175301-803 标准
(DIN 43650) A型连接
IP66 带电缆保护套
电气连接：
DIN EN 175301-803（DIN 43650）
A型或电缆结构
重量：
见下表
环境/介质温度：
环境 ：
-25 .. +80°C （-13 ... +176°F）
媒体：
-10 .. +100°C （14 ... +212°F）
空气供应必须足够干燥
避免冰的形成
温度低于 +2°C (+35°F)
材质：
外壳：压铸铝
传感器: 不锈钢
密封：不锈钢波纹管
技术数据
标准型号：181xxxx（固定开关压差）
电气连接：电缆结构 M20 x 1,5
符号 压力范围 *1)
（bar）（psi）
过压*2)
（bar）（psi）
开关压力差异
较低范围 较高范围
*小 *
（bar）（psi）（bar）（psi）
重量
公斤（磅）
模型
-10 -14 .. 0 10 145 0.06 0.87 0.07 1.01 0.8 1.7 1810115
-11 -14 .. 14.5 10 145 0.08 1.16 0.9 13.0 0.8 1.7 1810215
-12.5 -14 ..36.2 10145 0.9 13.0 0.12 1.74 1.1 2.4 1810415
0.05。10.72分 .. 1.01 0.08 1.15
0.5。4 7.2。58 20 290 0.3 4.35 0.33 4.78 0.8 1.7 1811415
0.5。6 7.2。 .. 87 20 290 0.3 4.35 0.35 5.07 0.8 1.7 1811515
0.5。10 7.2。 .. 145 20 290 0.3 4.35 0.4 5.80 0.8 1.7 1811615
1 。 … 16 14.5 … 232 50 725 0.7 10.1 0.8 115
1 。 … 25 14.5… 362 50 725 0.9 13.0 0.9 13.0 0.8 1.7 1811815
5 。6372 .. 913 85 1232 1.0 14.5 2.0 29.0 1.1 2.4 1811915
连接器不在交付范围内;根据要求提供特殊压力范围
*1) 设定点理想情况下应位于开关压力范围的中间。参考压力=大气压力。开关压力不得过
的值。
*2) 短期压力峰值在操作期间不得过此限值。不允许使用限值。限值
对应于大测试压力。
