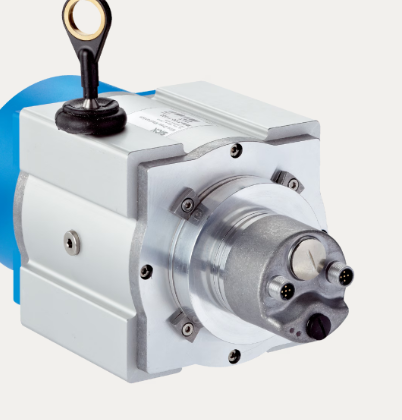

BTF13-P1BM1025 德国SICK拉线编码器
技术详情资料
1) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.
测量范围 0 m ......10米
编码器 *值型编码器
分辨率（拉线盒 + 编码器） 0.04毫米 1） 2）
重复精度 ≤ 1.5毫米 3）
线性度 ≤ ± 2毫米 3）
滞后 ≤ 3 毫米 3）
1） 所示值已取整。
2） 以 BTF08 PROFINET 为例计算： 200 mm（每圈拉线长度——见机械参数）：262144（每圈步数）= 0.001 mm（拉线 + 编码器的组合分辨率）。
3） 数值与拉线盒相关。
连接类型
插头， 2x， M12， 5 针， 轴向
插座， 1x， M12， 5 针， 轴向
供电电压 10伏......32 V
功耗 ≤ 1.5 W （无负荷）
重量 3.78公斤
拉线绳材料 高灵活性的 V4A 1.4401 不锈钢拉绳
拉线绳直径 1.35毫米
重量 (拉线绳) 7.1 克/米
拉线盒外壳材料 铝（阳极涂层处理），塑料
弹簧回弹力 10 N ......20 N 1）
拉线绳每圈长度 332.4毫米
拉线盒使用寿命 类型 1,000,000 循环 2） 3）
拉线绳实际长度 10.2米
拉线绳加速度 40 m/s²
调节速度 8 米/秒
集成编码器 A3M60，A3M60B-S1PB013X13,1051018
集成拉线盒 MRA-F130-110D2,6028627
1） 该值在环境温度为 25 °C 时测得。温度变化时，该值或有偏差。.
2）平均值取决于负载形式。
3） 使用寿命取决于负荷类型。影响因素包括：环境条件、安装情况、所使用的测量范围、移动速度以及加速度.
