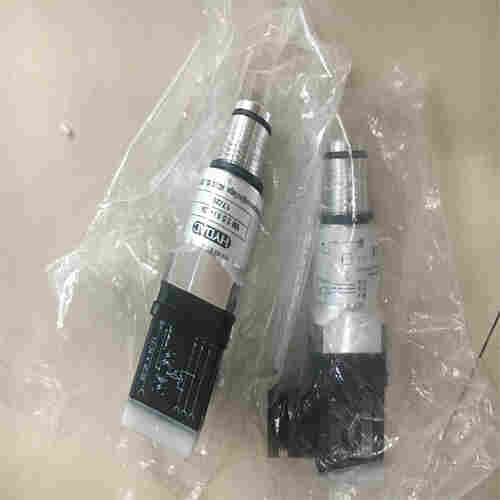

贺德克压力补偿阀DWM10130RS-22-C-N-05
产品资料
DWM10130RS-22-C-N-05
部件编号 4193484
附加功能 无
版本 带阻尼，无释压孔
控制压力差 [bar] 5
标准 Druckwaage
调整类型 不可调节
腔体 10130
阀门 Qmax [l/min] 60
产品系列 DWM10130RS
压力设定范围 产品系列 [bar] 产品系列 [bar] 5 - 11
功能 滑阀
流量范围 Q [l/min] 0 - 60
公称尺寸 10
对象名称 DWM10130RS-22-C-N-05
Pmax [bar] 350
控制类型 直接作用式
安装类型 公制
密封材料 NBR
零件编号 4193484
设计 滤芯
DWM10130RS-2。
常开
滑阀式，直接作用
公制墨盒–350巴
功能
产品优势
•*适合用于升降应用
•无泄漏负载保持与定向提升阀相结合
•压力补偿器处于关闭位置时，仪表端口无泄漏
•非常低的滞后，可实现负载的移动
•非常好的补偿特性
•可以进行一系列阻尼特性设计
•可选控制压差（3、5或11巴）
•外露表面镀锌镍，增强防腐保护
（1000小时盐雾试验）
功能描述
压力补偿器是一个直接作用的、弹簧加载的、常开的
滑阀。
其任务是保持入口压力和出口压力之间的差异
压力补偿器端口3和1处的节流阀压力恒定。
这也使通过节流阀的流量保持恒定，与
负载压力。一旦压差过该值
根据弹簧力的预设，控制滑阀会减小油门十字
部分。例如，可以使用下游压力补偿器
当以相同的速度降低可变负载时。与一个流一起
控制阀，它可以用作流量调节器。
当节气门关闭时，压力补偿器移动到关闭状态
提升阀位置，防止负载因泄漏而降低
压力补偿器的阀门。
无泄漏负载保持
