德国SICK施克光电传感器数据资料

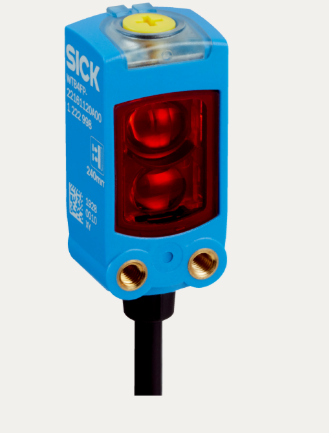

WTV4FE-1G312120ZZZ
工作原理 漫反射光电传感器
工作原理详细信息 背景抑制功能， V-Optics
感应距离
*小触发感应距离 2毫米
*开关距离 50毫米
背景抑制功能的开关阈值设置范围 15毫米......50毫米
参照物 具有 90% 反射的物体（对应 DIN 5033 规定的标准白）
已调整的触发感应距离和背景之间的*小距离（黑色 6%/白色 90%） 1毫米，21毫米距离时
建议的实现理想性能的触发感应距离范围 15毫米......30毫米
数字输出
数量 1
类型 反向脉冲：PNP/NPN
开关类型 暗通
信号电压 PNP 高电平/低电平 约 UB-2.5 V / 0 V
信号电压 NPN 高电平/低电平 约 UB / < 2.5 V
输出电流 Imax. ≤ 100 mA
输出保护电路 反极性保护
过流保护
短路保护
响应时间 ≤ 500 µs
重复精度（响应时间） 150 µs 2)
开关频率 1,000 Hz 3)
引脚/缆芯分配
引脚 4 / 黑色 (BK) 功能 数字输出、暗通开关、存在物体 → 输出 Q LOW 4)
1) 限值.
2) 信号传输时间（开启模式中的电阻性负荷时）.
3) 亮暗对比度为 1:1 时.
4) 该数字输出不得与其他输出连接.
发射光束
光源 PinPoint-LED
光源种类 可见红光
光点形状 矩形
光斑尺寸（距离） 0.5毫米 x 1.9毫米（30毫米）
发射器光束围绕标准发射轴的*散射（偏向角） < +/- 1.5°（TU = +23 °C）
LED特征值
标准性参考 EN 62471：2008-09 |IEC 62471：2006，修订版
LED风险组标记 无危险
轴长 635 nm
平均使用寿命 100,000 h（温度为 TU = +25 °C）
*小可检测物体 （MDO） 典型
0.1 毫米（30 mm 距离时（具有 90% 反射比的物体（对应 DIN 5033 规定的标准白）））
设置
按转元件 BluePilot： 用于设置切换距离
显示
LED蓝色 BluePilot：触发感应距离指示
LED，绿色 状态指示灯持续
接通：上电
LED 黄色 光接收状态
持续接通：物体存在
持续断开：物体不存在
特殊应用 检测透明物体
设计构造 方形
结构型式详细信息 扁平
尺寸(宽 x 高 x 深) 16 mm x 40.1 mm x 12.1 mm
接口 电缆，3 芯, 2 m
接口详细信息
低温特性 低于 0°C 时导线不能发生形变
导线横截面 0.14 mm²
导线直径 Ø 3.4 mm
电缆长度 (L) 2 m
材料
外壳 塑料, VISTAL®
前镜 塑料, PMMA
电缆 塑料, PVC
重量 大约 30 g
固定螺钉的大拧紧力矩 0.4 Nm
